001108122

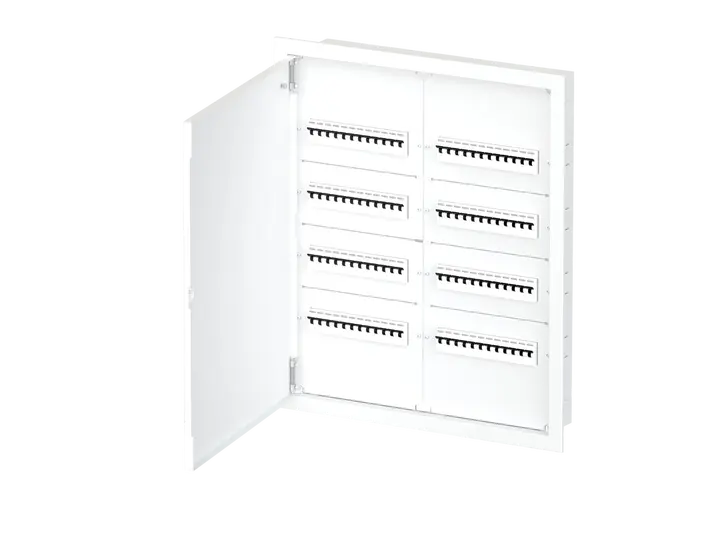

MBF24-4 rozvaděč
- ETI kód:
- 001108122
- Skupina katalogu:
- Metal Distribution Board DIDO MB
- Stupeň krytí:
- I
- Jmenovitý proud:
- 63 A
- Jmenovité AC napětí:
- 400 V
- Jmenovité DC napětí:
- 400 V
- Stupeň krytí IP:
- IP30
- Typ uchycení:
- Zapuštěná montáž
- Počet modulů (celkem/v řadě):
- 96/12
- Velikost rámu (počet řad):
- 4
- Základna skříně (materiál, barva):
- Metal, White
- Dveře (matriál, barva):
- Metal, White
- Počet PEN vstupů (připojení):
- 4/10
11 Logistika
Produkt
- Hmotnost
- 16,15 kg
- Stock unit of measure
- pcs
Přepravní balení
- Transport packaging quantity
- 1 pcs
- EAN code for a transport packaging
- 3838400128102
- Transport packaging weight
- 16,91 kg
- Transport Packaging Dimensions Height
- 130 mm
- Transport Packaging Dimensions Width
- 742 mm
- Transport Packaging Dimensions Depth
- 639 mm
- Transport packaging volume
- 61,638 dm³
- Pallet quantity
- 6 pcs
- Customs tariff
- 85381000
20 ETIM
- Built-in depth
- 118 mm
- Width
- 649 mm
- DIN-rail
- Ano
- Type of covering
- Door
- Neutral terminal block
- Ano
- Degree of protection (IP)
- IP30
- Mounting method
- Flush-mounted
- Earthing terminal block
- Ano
- UV resistant
- Ano
- Built-in height
- 692 mm
- Number of rows
- 4
- Housing material
- Steel
- Depth
- 121 mm
- Built-in width
- 590 mm
- Colour
- White
- Type of door
- Single
- Cover model
- Closed
- Height
- 752 mm
- Width in number of modular spacings
- 24
- RAL-number
- 9 003
Klasifikace ETIM – verze 9.0
1 Diagramy
0 Software a ovladače
Software je poskytován tak, jak je, bez jakýchkoli záruk. Autor není povinen poskytovat podporu, služby, opravy nebo aktualizace bezplatných softwarových programů nebo ovladačů.
25 Štítky
001108122rozvaděčMBF24-4ETIBOXDistribution boards DIDODIDO MBFlush MountedFlush MountedFlush MountedMezinárodníSkříně, rozvodnice, vybaveníRozvodnice a skříněModulové kovové rozvodnicePočet modulů (celkem/v řadě): 96/12Počet PEN vstupů (připojení): 4/10Dveře (matriál, barva): White, MetalVelikost rámu (počet řad): 4Základna skříně (materiál, barva): Metal, WhiteStupeň krytí IP: IP30Jmenovité AC napětí (V): 400 V/400 VTyp uchycení: Zapuštěná montážStupeň krytí: IJmenovité DC napětí (V): 400 V/400 VJmenovitý proud (A): 63 A/63 Arozvaděč TOWAR Stupeň krytí IP: IP30 Typ uchycení: Zapuštěná montáž Počet modulů (celkem/v řadě): 96/12 Velikost rámu (počet řad): 4 Dveře (matriál, barva): White, Metal
