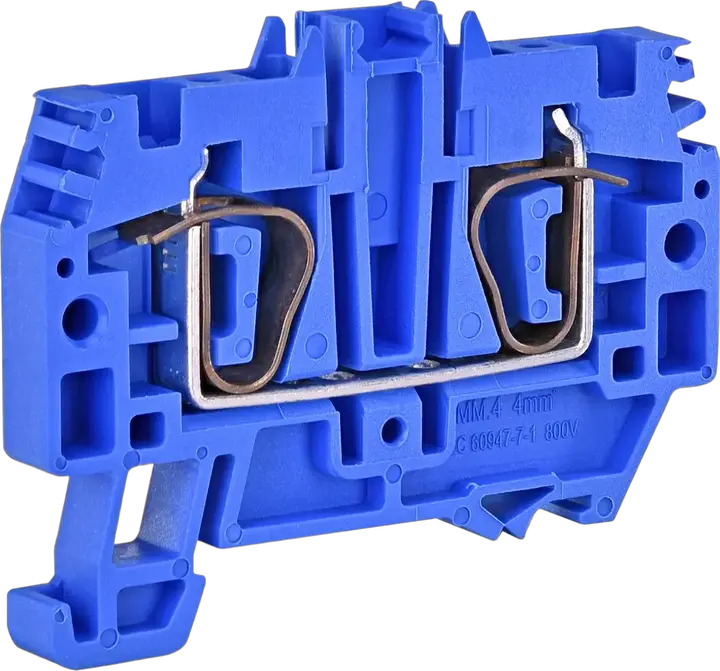

ESP-HMM.4B neutrální svorka

ETI kód:: 003903168
Jmenovité AC napětí:: 800 V
Jmenovité DC napětí:: 800 V
Skupina katalogu:: ES Svorkovnicové bloky pružinové
Typ uchycení:: TH 35
Typ:: ES Spring Clamp Terminal Blocks
Úroveň:: Jednoduchý
Barva:: Modrý
Jmenovitý průřez (mm²):: 4 mm²
Jmenovité impulsní výdržné napětí (kV):: 8 kV
Jmenovitý průřez pro max. proud (mm²):: 32 mm²
Připojitelný průřez plného vodiče (mm2):: 2-6 mm²
Křížové spojení:: Yes
Koncová část nutná:: Yes

Příslušenství

Produkt

EAN code for a single product: 3838895862352
Hmotnost: 12 g
Net width: 6,2 mm
Net height: 58 mm
Net depth: 44 mm
Stock unit of measure: pcs

Přepravní balení

Transport packaging quantity: 60 pcs
EAN code for a transport packaging: 3838895789628
Transport packaging weight: 0,744 kg
Transport Packaging Dimensions Height: 70 mm
Transport Packaging Dimensions Width: 150 mm
Transport Packaging Dimensions Depth: 150 mm
Transport packaging volume: 1,575 dm³
Pallet quantity: 33 600 pcs
Customs tariff: 85369010

Explosion-tested version 'Ex e': Ano
Width: 6,2 mm
Material insulation body: Thermoplastic
Rated current In: 32 A
Mounting method: DIN rail (top hat rail) 35 mm
Number of levels: 1
Type of electrical connection 1: Spring clamp connection
Number of clamp positions per level: 2
Closing plate required: Ano
Type of electrical connection 2: Spring clamp connection
Rated voltage: 800 V
Colour: Blue
Height: 45 mm
Inflammability class of insulation material according to with UL94: V0
Connectable conductor cross section solid-core(Min): 0,2 mm²
Connectable conductor cross section multi-wired(Min): 0,2 mm²
Connectable conductor cross section fine-strand with cable end sleeve(Min): 0,2 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Min): 0,2 mm²
Operating temperature(Min): -40 °C
Connectable conductor cross section solid-core(Max): 6 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Max): 6 mm²
Connectable conductor cross section multi-wired(Max): 6 mm²
Operating temperature(Max): 100 °C
Connectable conductor cross section fine-strand with cable end sleeve(Max): 4 mm²

Klasifikace ETIM – verze 9.0
