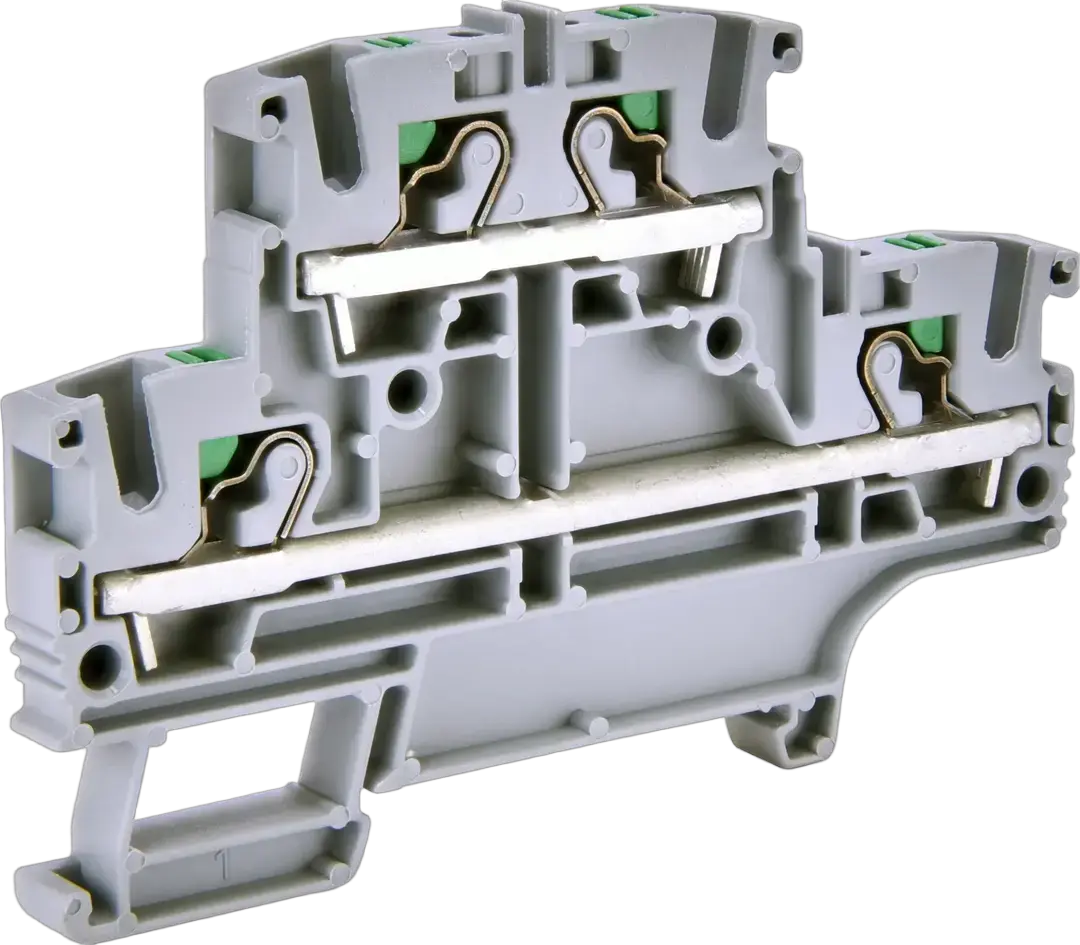

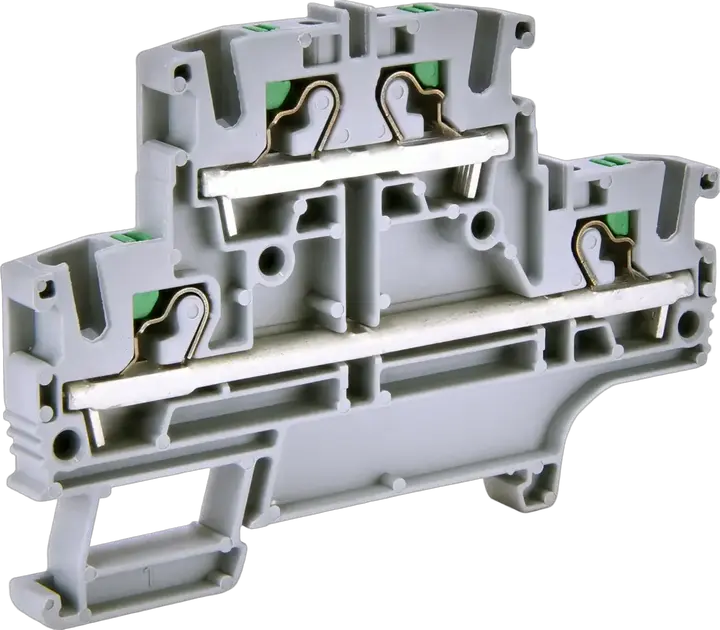

ESH-EFD.4 řadová svorka

ETI kód:: 003903268
Jmenovité AC napětí:: 800 V
Jmenovité DC napětí:: 800 V
Skupina katalogu:: ESH Svorkovnicové bloky pružinové zatlačovací
Typ uchycení:: TH 35
Typ:: ESH Push-in Spring Clamp Terminal Blocks
Úroveň:: Dvojnásobný
Barva:: Šedý
Jmenovitý průřez (mm²):: 4 mm²
Jmenovité impulsní výdržné napětí (kV):: 6 kV
Jmenovitý průřez pro max. proud (mm²):: 29 mm²
Připojitelný průřez plného vodiče (mm2):: 2-6 mm²
Křížové spojení:: Yes
Koncová část nutná:: Yes

Příslušenství

Produkt

EAN code for a single product: 3838895869856
Hmotnost: 0,018 kg
Net width: 6,2 mm
Net height: 82,1 mm
Net depth: 56,2 mm
Stock unit of measure: pcs

Přepravní balení

Transport packaging quantity: 100 pcs
EAN code for a transport packaging: 3838895869863
Transport packaging weight: 1,87 kg
Transport Packaging Dimensions Height: 75 mm
Transport Packaging Dimensions Width: 290 mm
Transport Packaging Dimensions Depth: 210 mm
Transport packaging volume: 4,568 dm³
Pallet quantity: 15 600 pcs
Customs tariff: 85369010

Explosion-tested version 'Ex e': Ano
Width: 6,2 mm
Material insulation body: Other
Rated current In: 29 A
Mounting method: DIN rail (top hat rail) 35 mm
Number of levels: 2
Type of electrical connection 1: Spring clamp connection
Internally connected stages: Ano
Number of clamp positions per level: 2
Closing plate required: Ano
Type of electrical connection 2: Spring clamp connection
Rated voltage: 800 V
Colour: Grey
Height: 57,7 mm
Inflammability class of insulation material according to with UL94: V0
Connectable conductor cross section solid-core(Min): 0,2 mm²
Connectable conductor cross section multi-wired(Min): 0,2 mm²
Connectable conductor cross section fine-strand with cable end sleeve(Min): 0,2 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Min): 0,2 mm²
Operating temperature(Min): -40 °C
Connectable conductor cross section solid-core(Max): 6 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Max): 6 mm²
Connectable conductor cross section multi-wired(Max): 6 mm²
Operating temperature(Max): 110 °C
Connectable conductor cross section fine-strand with cable end sleeve(Max): 4 mm²

Klasifikace ETIM – verze 9.0
