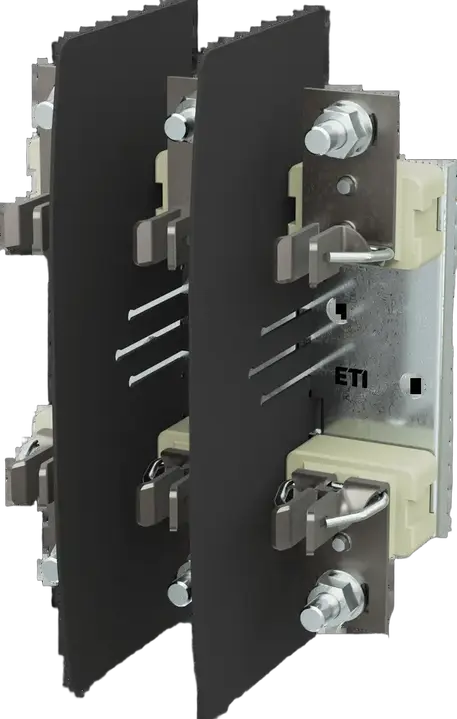

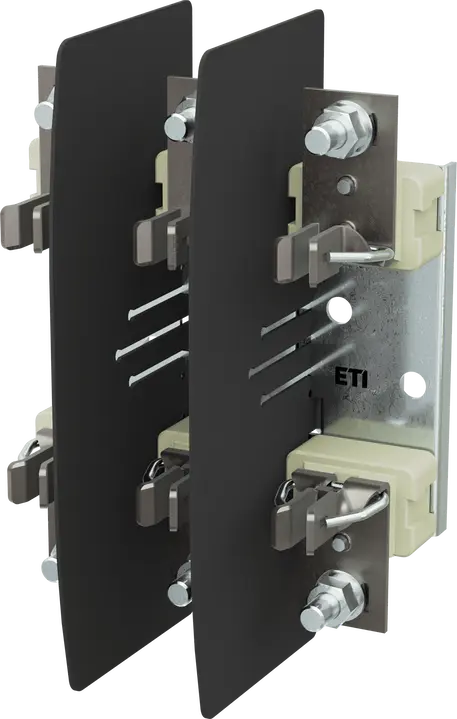

PK 1 M10-M10 3p S pojistkový spodek

ETI kód:: 004132200
Stupeň krytí IP:: IP00
Typ:: PK
Velikost:: NH1
Počet pólů:: 3
Jmenovitý proud:: 250 A
Jmenovité AC napětí:: 690 V
Vypínací schopnost AC (kA):: 200 kA
Typ uchycení:: Base plate mounting
Třída přepětí:: III
Normy:: IEC 60269-2
Okolní teplota (°C):: -25/55 °C
Smluvený tepelný proud ve volném vzduchu s pojistkovými vložkami (A):: 250 A
Smluvený tepelný proud ve volném vzduchu s pevnou vložkou (A):: 320 A
Max. přípustná ztrátový výkon na pojistkovou vložku (W):: 32 W
Jmenovitý provozní režim:: Nepřetržitý
Stupeň znečištění:: 3
Jmenovitá frekvence (Hz):: 40/60 Hz

Příslušenství

Produkt

Hmotnost: 1,922 kg
Net width: 160 mm
Net height: 245,8 mm
Net depth: 107 mm
Stock unit of measure: pcs

Základní balení

Basic packaging quantity: 1 pcs
EAN code for a basic packaging: 3838895770459
Basic packaging weight: 2,033 kg
Basic Packaging Dimensions Height: 0,13 m
Basic Packaging Dimensions Width: 0,195 m
Basic Packaging Dimensions Depth: 0,27 m
Basic packaging volume: 0,007 m³

Přepravní balení

Transport packaging quantity: 6 pcs
EAN code for a transport packaging: 3838895770466
Transport packaging weight: 12,996 kg
Transport Packaging Dimensions Height: 0,215 m
Transport Packaging Dimensions Width: 0,37 m
Transport Packaging Dimensions Depth: 0,375 m
Transport packaging volume: 0,03 m³
Pallet quantity: 96 pcs
Customs tariff: 85389099

Mounting method: Screw-on
Construction size: NH1
Number of poles: 3
Connection type: Screwed terminal
Rated current: 250 A
