002560017

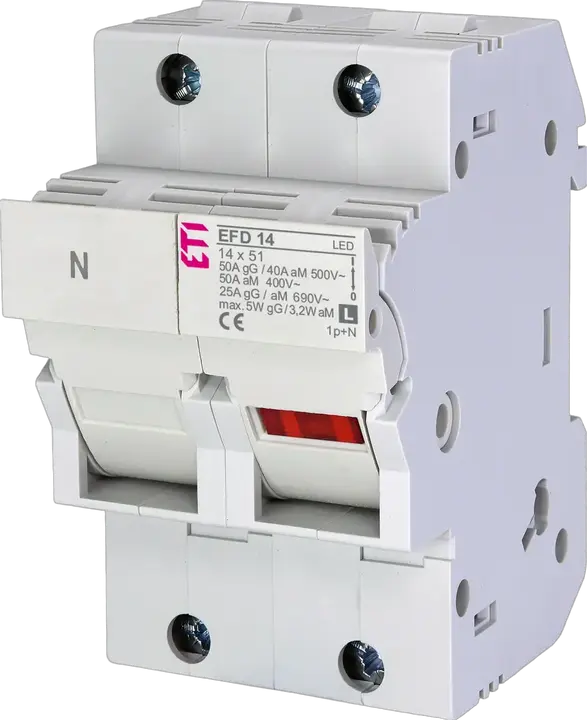

EFD 14 1p+N LED L pojistkový odpínač
- ETI kód:
- 002560017
- Pro použití s:
- CH fuse-links
- Skupina produktů:
- LV-fuse-switch disconnector
- Skupina katalogu:
- LV-pojistkový odpojovač
- Třída přepětí:
- III
- Typ:
- EFD
- Velikost:
- 14x51
- Typ uchycení:
- DIN lišta
- Počet pólů:
- 1+N left
- Jmenovité AC napětí:
- 690 V
- Třída použití:
- AC-22B
- Jmenovitý proud:
- 50 A
- Indikátor:
- LED
- Okolní teplota (°C):
- -5/40 °C
- Max. přípustná ztrátový výkon na pojistkovou vložku (W):
- 5 W
- Normy:
- IEC60947-1, IEC60947-3
- Aplikace:
- Residential and industrial installation
- Stupeň krytí IP:
- IP20
22 Logistika
Produkt
- EAN code for a single product
- 3838400032850
- Hmotnost
- 227 g
- Net width
- 54 mm
- Net height
- 94 mm
- Net depth
- 75,84 mm
- Stock unit of measure
- pcs
Základní balení
- Basic packaging quantity
- 6 pcs
- EAN code for a basic packaging
- 3838895701385
- Basic packaging weight
- 1,428 kg
- Basic Packaging Dimensions Height
- 0,083 m
- Basic Packaging Dimensions Width
- 0,097 m
- Basic Packaging Dimensions Depth
- 0,327 m
- Basic packaging volume
- 0,003 m³
Přepravní balení
- Transport packaging quantity
- 48 pcs
- EAN code for a transport packaging
- 3838895701392
- Transport packaging weight
- 11,976 kg
- Transport Packaging Dimensions Height
- 0,215 m
- Transport Packaging Dimensions Width
- 0,368 m
- Transport Packaging Dimensions Depth
- 0,368 m
- Transport packaging volume
- 0,029 m³
- Pallet quantity
- 1 152 pcs
- Customs tariff
- 85389099
9 ETIM
- Built-in depth
- 69 mm
- For fuse size
- 14x51 mm
- Degree of protection (IP)
- IP20
- Mounting method
- DIN rail
- Nominal voltage
- 690 V
- Number of poles
- 2
- Concurrently switching neutral conductor
- Ano
- With optical defect indication
- Ano
- Width in number of modular spacings
- 3
