002540014

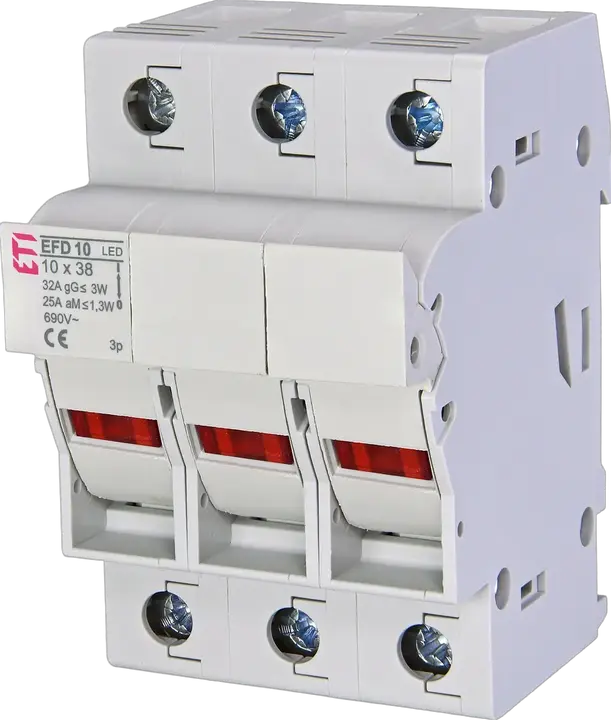

EFD 10 3p LED pojistkový odpínač
- ETI kód:
- 002540014
- Pro použití s:
- CH fuse-links
- Skupina produktů:
- LV-fuse-switch disconnector
- Skupina katalogu:
- LV-pojistkový odpojovač
- Třída přepětí:
- III
- Typ:
- EFD
- Velikost:
- 10x38
- Typ uchycení:
- DIN lišta
- Počet pólů:
- 3
- Jmenovité AC napětí:
- 690 V
- Třída použití:
- AC-22B
- Jmenovitý proud:
- 32 A
- Indikátor:
- LED
- Okolní teplota (°C):
- -5/40 °C
- Max. přípustná ztrátový výkon na pojistkovou vložku (W):
- 3 W
- Normy:
- IEC60947-1, IEC60947-3
- Aplikace:
- Residential and industrial installation
- Stupeň krytí IP:
- IP20
22 Logistika
Produkt
- EAN code for a single product
- 3838895744962
- Hmotnost
- 186 g
- Net width
- 52,5 mm
- Net height
- 82,9 mm
- Net depth
- 64,4 mm
- Stock unit of measure
- pcs
Základní balení
- Basic packaging quantity
- 4 pcs
- EAN code for a basic packaging
- 3838895702306
- Basic packaging weight
- 0,8 kg
- Basic Packaging Dimensions Height
- 79 mm
- Basic Packaging Dimensions Width
- 220 mm
- Basic Packaging Dimensions Depth
- 91 mm
- Basic packaging volume
- 1,582 dm³
Přepravní balení
- Transport packaging quantity
- 36 pcs
- EAN code for a transport packaging
- 3838895702313
- Transport packaging weight
- 7,553 kg
- Transport Packaging Dimensions Height
- 0,25 m
- Transport Packaging Dimensions Width
- 0,235 m
- Transport Packaging Dimensions Depth
- 0,295 m
- Transport packaging volume
- 0,017 m³
- Pallet quantity
- 1 872 pcs
- Customs tariff
- 85389099
8 ETIM
- Built-in depth
- 60 mm
- For fuse size
- 10x38 mm
- Degree of protection (IP)
- IP20
- Mounting method
- DIN rail
- Nominal voltage
- 690 V
- Number of poles
- 3
- With optical defect indication
- Ano
- Width in number of modular spacings
- 3
Klasifikace ETIM – verze 9.0
