004773195
Zastaralý

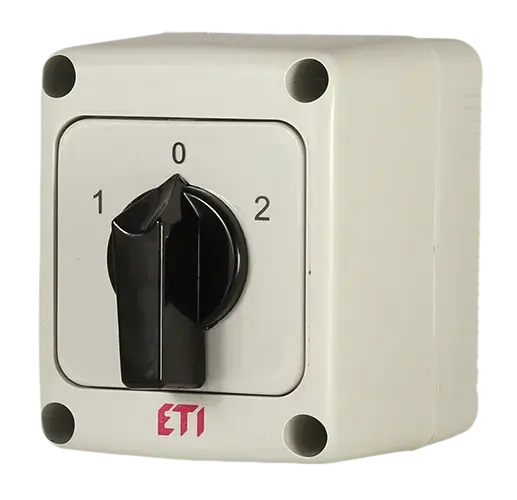

* CS 10 53 PN vačkový spínač
- ETI kód:
- 004773195
- Jmenovitý proud:
- 10 A
- Skupina katalogu:
- Otočný vačkový spínač v izolované skříni
- Typ uchycení:
- Front mounting
- Typ:
- 1-0-2 IP65
- Počet pólů:
- 3
- Tepelný proud Ith (A):
- 10 A
- Jmenovitý pracovní proud Ie AC-21 at 400V (A):
- 10 A
- Max. jmenovité provozní napětí (V AC):
- 400 V
- Jmenovité izolační napětí (V):
- 690 V
- Provoz:
- Changeover switches (1-0-2) in housing with 60° sw
15 Logistika
Produkt
- Hmotnost
- 0,24 kg
- Net width
- 65 mm
- Net height
- 82 mm
- Net depth
- 97,3 mm
- Stock unit of measure
- pcs
Základní balení
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895663096
- Basic packaging weight
- 0,24 kg
- Basic packaging volume
- 0,76 dm³
Přepravní balení
- Transport packaging quantity
- 44 pcs
- EAN code for a transport packaging
- 3838895663102
- Transport packaging weight
- 10,56 kg
- Transport packaging volume
- 33,44 dm³
- Pallet quantity
- 2 376 pcs
- Customs tariff
- 85363010
8 ETIM
- Model
- Level switch
- Rated permanent current Iu
- 10 A
- Type of control element
- Turn button
- Type of electrical connection of main circuit
- Screw connection
- Number of poles
- 3
- Complete device in housing
- Ano
- With zero (off) position
- Ano
- Rated operation power at AC-3, 400 V
- 6 kW
Klasifikace ETIM – verze 9.0
1 Software a ovladače
Software je poskytován tak, jak je, bez jakýchkoli záruk. Autor není povinen poskytovat podporu, služby, opravy nebo aktualizace bezplatných softwarových programů nebo ovladačů.
19 Štítky
004773195vačkový spínač* CS 10 53 PNETISWITCHRotary cam switch in insulated enclosureRotary cam switch in insulated enclosureRotary cam switch in insulated enclosureChangeover switch in housing with 60 deg. sw. angle3pMezinárodníModulární, přepínací a otočné spínačeOtočné vačkové spínačeMax. jmenovité provozní napětí (V AC): 400 VTepelný proud Ith (A): 10 AProvoz: Changeover switches (1-0-2) in housing with 60° swPočet pólů: 3Jmenovité izolační napětí (V): 690 VJmenovitý pracovní proud Ie AC-21 at 400V (A): 10 Avačkový spínač Počet pólů: 3 Tepelný proud Ith (A): 10 A Jmenovitý pracovní proud Ie AC-21 at 400V (A): 10 A Provoz: Changeover switches (1-0-2) in housing with 60° sw
