004773164

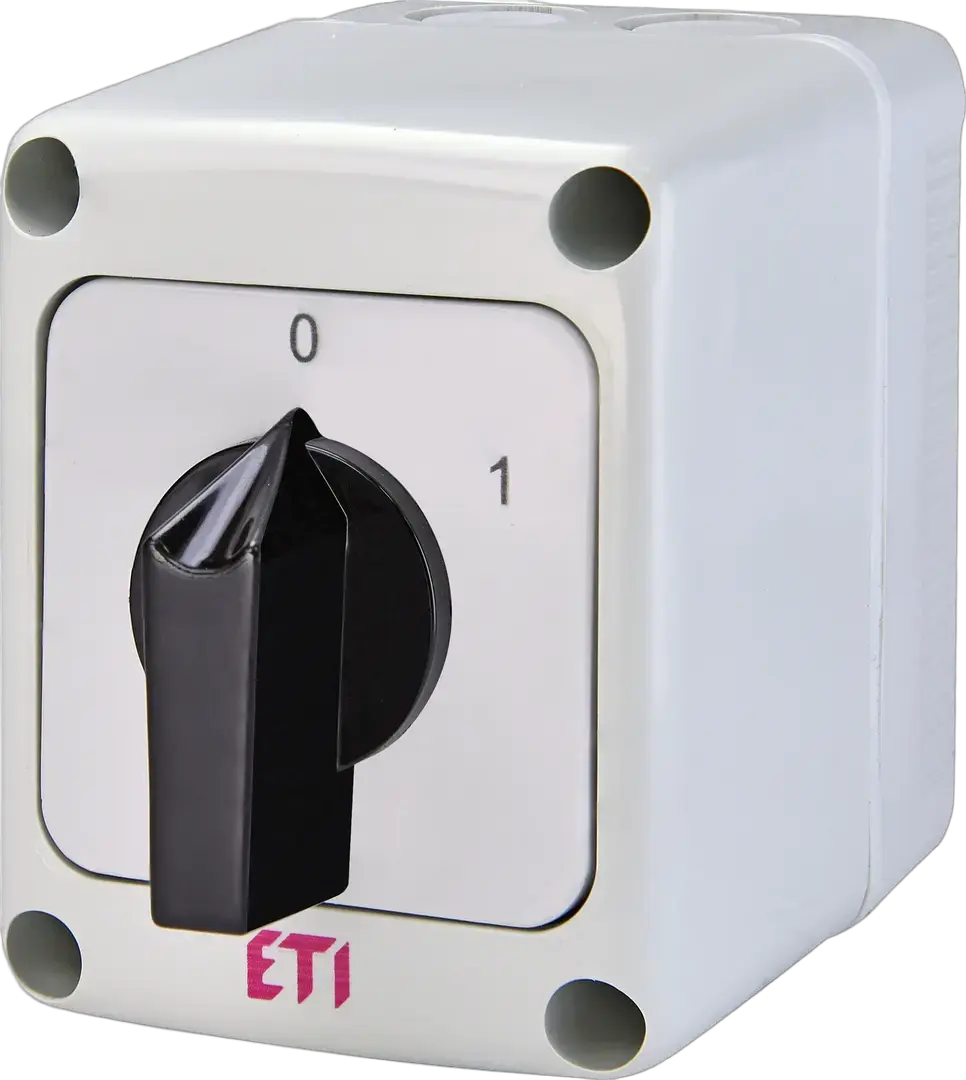

CS 16 10 PN vačkový spínač
- ETI kód:
- 004773164
- Jmenovitý proud:
- 16 A
- Skupina katalogu:
- Otočný vačkový spínač v izolované skříni
- Typ uchycení:
- Front mounting
- Typ:
- 0-1 IP65
- Počet pólů:
- 3
- Tepelný proud Ith (A):
- 16 A
- Jmenovitý pracovní proud Ie AC-21 at 400V (A):
- 16 A
- Max. jmenovité provozní napětí (V AC):
- 400 V
- Jmenovité izolační napětí (V):
- 690 V
- Provoz:
- ON-OFF (0-1) switches in housing with 60° switchin
21 Logistika
Produkt
- Hmotnost
- 0,195 kg
- Net width
- 65 mm
- Net height
- 82 mm
- Net depth
- 97,3 mm
- Stock unit of measure
- pcs
Základní balení
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895662426
- Basic packaging weight
- 0,195 kg
- Basic Packaging Dimensions Height
- 100 mm
- Basic Packaging Dimensions Width
- 100 mm
- Basic Packaging Dimensions Depth
- 76 mm
- Basic packaging volume
- 0,76 dm³
Přepravní balení
- Transport packaging quantity
- 44 pcs
- EAN code for a transport packaging
- 3838895662433
- Transport packaging weight
- 9,58 kg
- Transport Packaging Dimensions Height
- 20 mm
- Transport Packaging Dimensions Width
- 480 mm
- Transport Packaging Dimensions Depth
- 400 mm
- Transport packaging volume
- 3,84 dm³
- Pallet quantity
- 924 pcs
- Customs tariff
- 85363030
7 ETIM
- Rated permanent current Iu
- 16 A
- Type of control element
- Turn button
- Type of electrical connection of main circuit
- Screw connection
- Number of poles
- 3
- Complete device in housing
- Ano
- With zero (off) position
- Ano
- Rated operation power at AC-3, 400 V
- 7,5 kW
Klasifikace ETIM – verze 9.0
1 Software a ovladače
Software je poskytován tak, jak je, bez jakýchkoli záruk. Autor není povinen poskytovat podporu, služby, opravy nebo aktualizace bezplatných softwarových programů nebo ovladačů.
19 Štítky
004773164vačkový spínačCS 16 10 PNETISWITCHRotary cam switch in insulated enclosureRotary cam switch in insulated enclosureRotary cam switch in insulated enclosureON-OFF switch in housing with 60 deg. sw. angle3pMezinárodníModulární, přepínací a otočné spínačeOtočné vačkové spínačeMax. jmenovité provozní napětí (V AC): 400 VTepelný proud Ith (A): 16 AProvoz: ON-OFF (0-1) switches in housing with 60° switchinPočet pólů: 3Jmenovité izolační napětí (V): 690 VJmenovitý pracovní proud Ie AC-21 at 400V (A): 16 Avačkový spínač Počet pólů: 3 Tepelný proud Ith (A): 16 A Jmenovitý pracovní proud Ie AC-21 at 400V (A): 16 A Provoz: ON-OFF (0-1) switches in housing with 60° switchin
