004773152

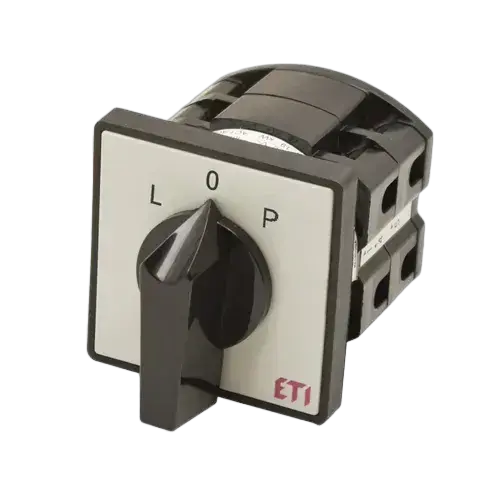

CS 100 11 U L0P vačkový spínač
- ETI kód:
- 004773152
- Jmenovitý proud:
- 100 A
- Skupina katalogu:
- Otočný vačkový spínač
- Typ uchycení:
- Front mounting
- Typ:
- M L-0-P
- Počet pólů:
- 3
- Tepelný proud Ith (A):
- 100 A
- Jmenovitý pracovní proud Ie AC-21 at 400V (A):
- 85 A
- Max. jmenovité provozní napětí (V AC):
- 480 V
- Jmenovité izolační napětí (V):
- 690 V
- Provoz:
- Motor reversing (L-0-P) switches
21 Logistika
Produkt
- Hmotnost
- 0,85 kg
- Net width
- 90 mm
- Net height
- 90 mm
- Net depth
- 154,81 mm
- Stock unit of measure
- pcs
Základní balení
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895662181
- Basic packaging weight
- 0,85 kg
- Basic Packaging Dimensions Height
- 200 mm
- Basic Packaging Dimensions Width
- 111 mm
- Basic Packaging Dimensions Depth
- 111 mm
- Basic packaging volume
- 2,464 dm³
Přepravní balení
- Transport packaging quantity
- 12 pcs
- EAN code for a transport packaging
- 3838895662198
- Transport packaging weight
- 11,2 kg
- Transport Packaging Dimensions Height
- 240 mm
- Transport Packaging Dimensions Width
- 480 mm
- Transport Packaging Dimensions Depth
- 400 mm
- Transport packaging volume
- 46,08 dm³
- Pallet quantity
- 252 pcs
- Customs tariff
- 85363030
9 ETIM
- Model
- Reverser
- Rated permanent current Iu
- 100 A
- Type of control element
- Turn button
- Suitable for front mounting
- Ano
- Type of electrical connection of main circuit
- Screw connection
- Number of poles
- 3
- With zero (off) position
- Ano
- Rated operation power at AC-3, 400 V
- 37 kW
- Suitable for distribution board installation
- Ano
Klasifikace ETIM – verze 9.0
1 Diagramy
1 Software a ovladače
Software je poskytován tak, jak je, bez jakýchkoli záruk. Autor není povinen poskytovat podporu, služby, opravy nebo aktualizace bezplatných softwarových programů nebo ovladačů.
19 Štítky
004773152vačkový spínačCS 100 11 U L0PETISWITCHRotary cam switchRotary cam switchRotary cam switchMotor reversing switchL-0-PMezinárodníModulární, přepínací a otočné spínačeOtočné vačkové spínačeMax. jmenovité provozní napětí (V AC): 480 VTepelný proud Ith (A): 100 AProvoz: Motor reversing (L-0-P) switchesPočet pólů: 3Jmenovité izolační napětí (V): 690 VJmenovitý pracovní proud Ie AC-21 at 400V (A): 85 Avačkový spínač Počet pólů: 3 Tepelný proud Ith (A): 100 A Jmenovitý pracovní proud Ie AC-21 at 400V (A): 85 A Provoz: Motor reversing (L-0-P) switches
