004773139

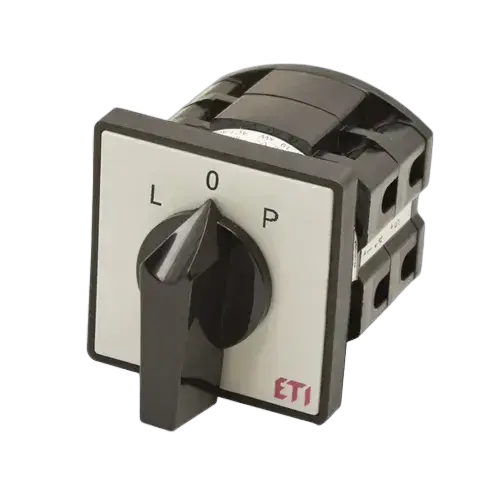

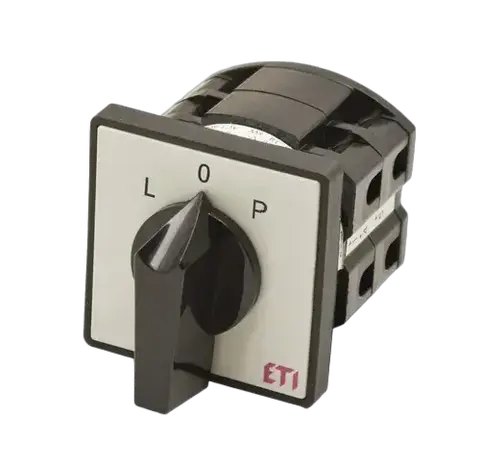

CS 16 11 U vačkový spínač
- ETI kód:
- 004773139
- Jmenovitý proud:
- 16 A
- Skupina katalogu:
- Otočný vačkový spínač
- Typ uchycení:
- Front mounting
- Typ:
- M 1-0-2
- Počet pólů:
- 3
- Tepelný proud Ith (A):
- 16 A
- Jmenovitý pracovní proud Ie AC-21 at 400V (A):
- 16 A
- Max. jmenovité provozní napětí (V AC):
- 400 V
- Jmenovité izolační napětí (V):
- 690 V
- Provoz:
- Motor reversing (1-0-2) switches
21 Logistika
Produkt
- Hmotnost
- 0,14 kg
- Net width
- 50,2 mm
- Net height
- 69,3 mm
- Net depth
- 94,32 mm
- Stock unit of measure
- pcs
Základní balení
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895661924
- Basic packaging weight
- 0,14 kg
- Basic Packaging Dimensions Height
- 124 mm
- Basic Packaging Dimensions Width
- 58 mm
- Basic Packaging Dimensions Depth
- 58 mm
- Basic packaging volume
- 0,417 dm³
Přepravní balení
- Transport packaging quantity
- 84 pcs
- EAN code for a transport packaging
- 3838895661931
- Transport packaging weight
- 12,76 kg
- Transport Packaging Dimensions Height
- 240 mm
- Transport Packaging Dimensions Width
- 480 mm
- Transport Packaging Dimensions Depth
- 400 mm
- Transport packaging volume
- 46,08 dm³
- Pallet quantity
- 1 764 pcs
- Customs tariff
- 85363030
9 ETIM
- Model
- Reverser
- Rated permanent current Iu
- 16 A
- Type of control element
- Turn button
- Suitable for front mounting
- Ano
- Type of electrical connection of main circuit
- Screw connection
- Number of poles
- 3
- With zero (off) position
- Ano
- Rated operation power at AC-3, 400 V
- 7,5 kW
- Suitable for distribution board installation
- Ano
Klasifikace ETIM – verze 9.0
