004773103
Zastaralý

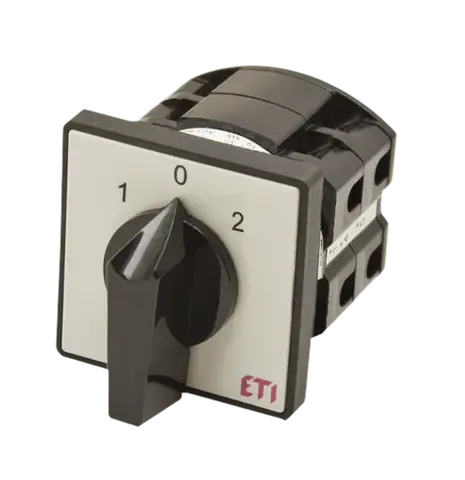

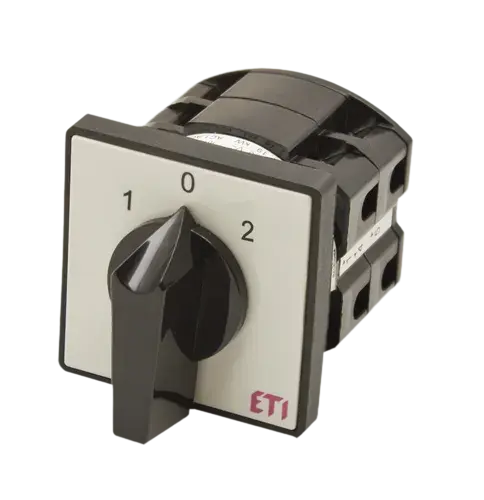

* CS 10 51 U vačkový spínač
- ETI kód:
- 004773103
- Jmenovitý proud:
- 10 A
- Skupina katalogu:
- Otočný vačkový spínač
- Typ uchycení:
- Front mounting
- Typ:
- 1-0-2
- Počet pólů:
- 1
- Tepelný proud Ith (A):
- 10 A
- Jmenovitý pracovní proud Ie AC-21 at 400V (A):
- 10 A
- Max. jmenovité provozní napětí (V AC):
- 400 V
- Jmenovité izolační napětí (V):
- 690 V
- Provoz:
- Changeover switches (1-0-2) with 60° switching ang
15 Logistika
Produkt
- Hmotnost
- 0,08 kg
- Net width
- 50,1 mm
- Net height
- 62,3 mm
- Net depth
- 68,64 mm
- Stock unit of measure
- pcs
Základní balení
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895661207
- Basic packaging weight
- 0,08 kg
- Basic packaging volume
- 0,32 dm³
Přepravní balení
- Transport packaging quantity
- 100 pcs
- EAN code for a transport packaging
- 3838895661214
- Transport packaging weight
- 8 kg
- Transport packaging volume
- 32 dm³
- Pallet quantity
- 5 600 pcs
- Customs tariff
- 85363010
9 ETIM
- Model
- Level switch
- Rated permanent current Iu
- 10 A
- Type of control element
- Turn button
- Suitable for front mounting
- Ano
- Type of electrical connection of main circuit
- Screw connection
- Number of poles
- 1
- With zero (off) position
- Ano
- Rated operation power at AC-3, 400 V
- 6 kW
- Suitable for distribution board installation
- Ano
Klasifikace ETIM – verze 9.0
1 Diagramy
1 Software a ovladače
Software je poskytován tak, jak je, bez jakýchkoli záruk. Autor není povinen poskytovat podporu, služby, opravy nebo aktualizace bezplatných softwarových programů nebo ovladačů.
19 Štítky
004773103vačkový spínač* CS 10 51 UETISWITCHRotary cam switchRotary cam switchRotary cam switchChangeover switch with 60 deg. sw. angle1pMezinárodníModulární, přepínací a otočné spínačeOtočné vačkové spínačeMax. jmenovité provozní napětí (V AC): 400 VTepelný proud Ith (A): 10 AProvoz: Changeover switches (1-0-2) with 60° switching angPočet pólů: 1Jmenovité izolační napětí (V): 690 VJmenovitý pracovní proud Ie AC-21 at 400V (A): 10 Avačkový spínač Počet pólů: 1 Tepelný proud Ith (A): 10 A Jmenovitý pracovní proud Ie AC-21 at 400V (A): 10 A Provoz: Changeover switches (1-0-2) with 60° switching ang

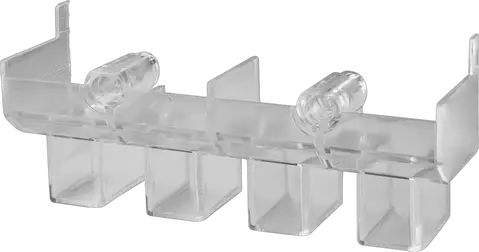

Příslušenství 1 Veškeré příslušenství
