004661403

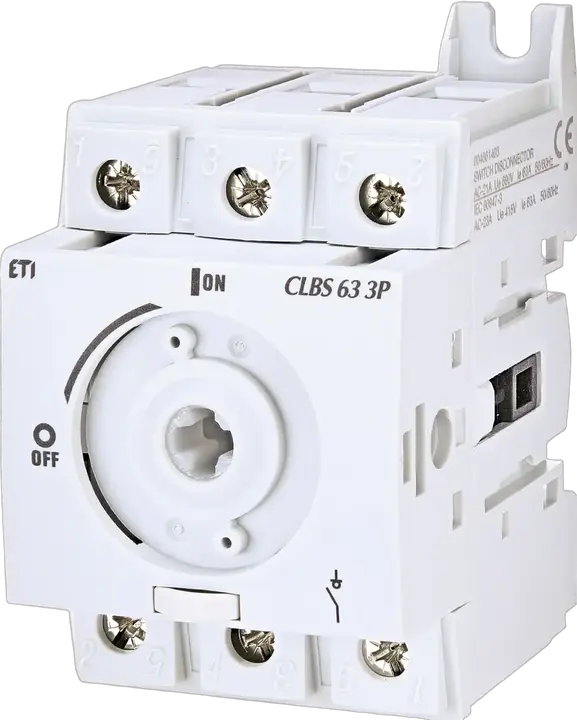

CLBS 63 3P odpínač
- ETI kód:
- 004661403
- Jmenovitý proud:
- 63 A
- Skupina katalogu:
- Kompaktní výkonový vypínač CLBS
- Typ uchycení:
- TH 35
- Typ:
- DIN-rail mounted
- Funkce:
- 0-1
- Počet pólů:
- 3
- Tepelný proud Ith (A):
- 63 A
- Jmenovité provozní napětí Ie AC-21 A/B at 415V (A):
- 63 A
- Jmenovité izolační napětí (V):
- 800 V
- Max. jmenovité provozní napětí (V AC):
- 690 V
21 Logistika
Produkt
- Hmotnost
- 0,32 kg
- Net width
- 52,5 mm
- Net height
- 94 mm
- Net depth
- 65,3 mm
- Stock unit of measure
- pcs
Základní balení
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895717973
- Basic packaging weight
- 0,32 kg
- Basic Packaging Dimensions Height
- 82 mm
- Basic Packaging Dimensions Width
- 112 mm
- Basic Packaging Dimensions Depth
- 66 mm
- Basic packaging volume
- 0,606 dm³
Přepravní balení
- Transport packaging quantity
- 24 pcs
- EAN code for a transport packaging
- 3838895717980
- Transport packaging weight
- 7,68 kg
- Transport Packaging Dimensions Height
- 275 mm
- Transport Packaging Dimensions Width
- 345 mm
- Transport Packaging Dimensions Depth
- 177 mm
- Transport packaging volume
- 16,793 dm³
- Pallet quantity
- 1 680 pcs
- Customs tariff
- 85365080
14 ETIM
- Version as emergency stop installation
- Ano
- Version as maintenance-/service switch
- Ano
- Version as safety switch
- Ano
- Max. rated operation voltage Ue AC
- 690 V
- Suitable for floor mounting
- Ano
- Rated permanent current Iu
- 63 A
- Type of control element
- Turn button
- Type of electrical connection of main circuit
- Frame clamp
- Degree of protection (IP), front side
- IP20
- Number of poles
- 3
- Rated operation power at AC-23, 400 V
- 30 kW
- Suitable for intermediate mounting
- Ano
- Suitable for distribution board installation
- Ano
- Version as main switch
- Ano
Klasifikace ETIM – verze 9.0
1 Diagramy
1 Software a ovladače
Software je poskytován tak, jak je, bez jakýchkoli záruk. Autor není povinen poskytovat podporu, služby, opravy nebo aktualizace bezplatných softwarových programů nebo ovladačů.
19 Štítky
004661403odpínačCLBS 63 3PETISWITCHCompact Load Break SwitchCLBSCLBS body(no handle included) 3 POLES 16 - 125 ACLBS body(no handle included) 3 POLES 16 - 125 ACLBS body(no handle included) 3 POLES 16 - 125 AMezinárodníModulární, přepínací a otočné spínačeOtočné spínače CLBS 16-125AJmenovité provozní napětí Ie AC-21 A/B at 415V (A): 63 A/63 AMax. jmenovité provozní napětí (V AC): 690 VTepelný proud Ith (A): 63 AFunkce: 0-1Počet pólů: 3Jmenovité izolační napětí (V): 800 Vodpínač Funkce: 0-1 Počet pólů: 3 Tepelný proud Ith (A): 63 A Jmenovité provozní napětí Ie AC-21 A/B at 415V (A): 63 A/63 A
