004660064

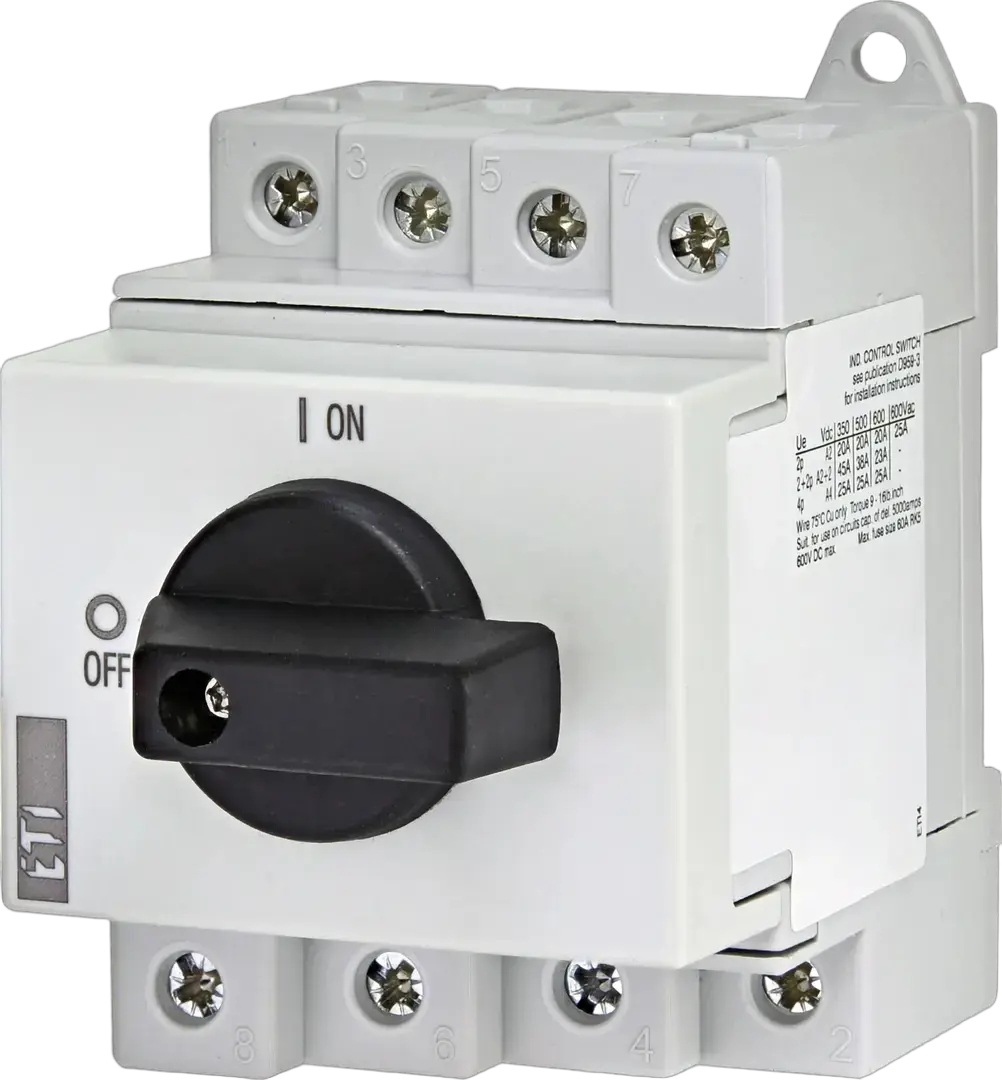

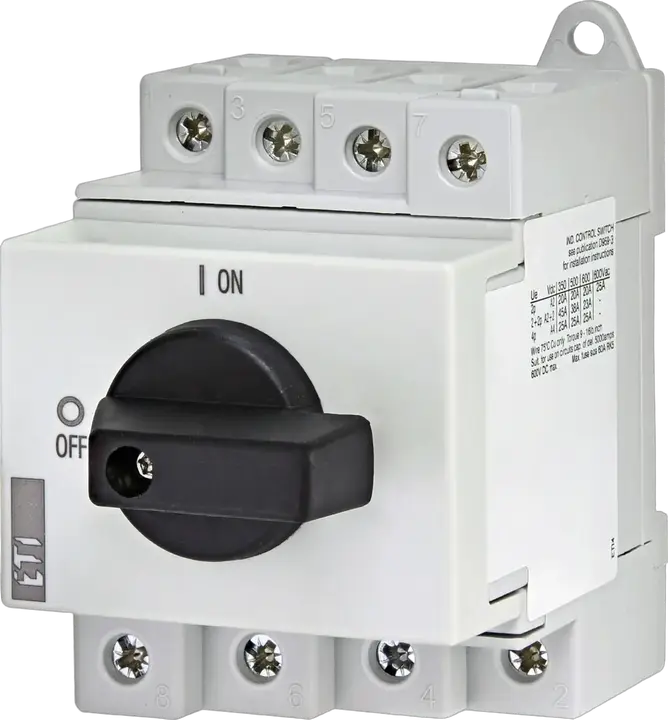

LS25 SMA A4 odpínač PV
- ETI kód:
- 004660064
- Skupina katalogu:
- Otočný vačkový spínač
- Typ uchycení:
- TH 35
- Funkce:
- PV Switch disconnectors, 0-1
- Počet pólů:
- 4
- Max. jmenovité provozní napětí Ur (V):
- 1 500 V
- Tepelný proud Ith (A):
- 25 A
- Jmenovitý pracovní proud Ie DC-21 B at 1000V DC (A):
- 25 A
- Typ:
- DIN-rail mounted
21 Logistika
Produkt
- Hmotnost
- 0,15 kg
- Net width
- 60 mm
- Net height
- 95 mm
- Net depth
- 89,7 mm
- Stock unit of measure
- pcs
Základní balení
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895567639
- Basic packaging weight
- 0,24 kg
- Basic Packaging Dimensions Height
- 80 mm
- Basic Packaging Dimensions Width
- 95 mm
- Basic Packaging Dimensions Depth
- 90 mm
- Basic packaging volume
- 0,684 dm³
Přepravní balení
- Transport packaging quantity
- 40 pcs
- EAN code for a transport packaging
- 3838895712893
- Transport packaging weight
- 10,28 kg
- Transport Packaging Dimensions Height
- 340 mm
- Transport Packaging Dimensions Width
- 245 mm
- Transport Packaging Dimensions Depth
- 440 mm
- Transport packaging volume
- 36,652 dm³
- Pallet quantity
- 2 560 pcs
- Customs tariff
- 85365080
16 ETIM
- Rated permanent current at AC-21, 400 V
- 25 A
- Version as maintenance-/service switch
- Ano
- Version as safety switch
- Ano
- Max. rated operation voltage Ue AC
- 440 V
- Rated permanent current Iu
- 25 A
- Type of control element
- Turn button
- Conditioned rated short-circuit current Iq
- 5 kA
- Type of electrical connection of main circuit
- Frame clamp
- Degree of protection (IP), front side
- IP20
- Number of poles
- 4
- Device construction
- Built-in device fixed built-in technique
- Colour control element
- Black
- Suitable for distribution board installation
- Ano
- Version as main switch
- Ano
- Rated operating voltage(Min)
- 300 V
- Rated operating voltage(Max)
- 1 000 V
