004671275

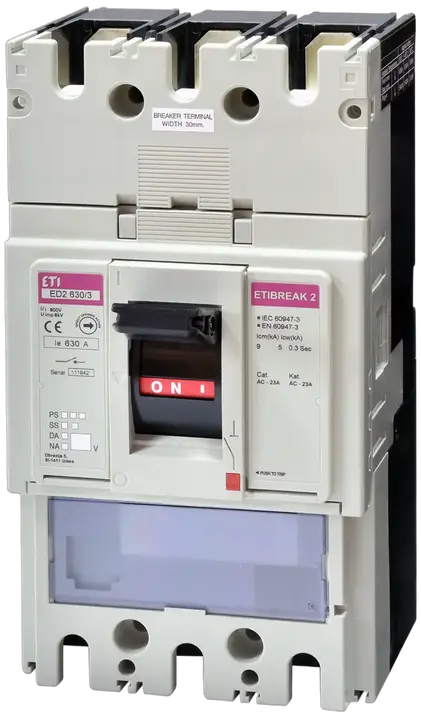

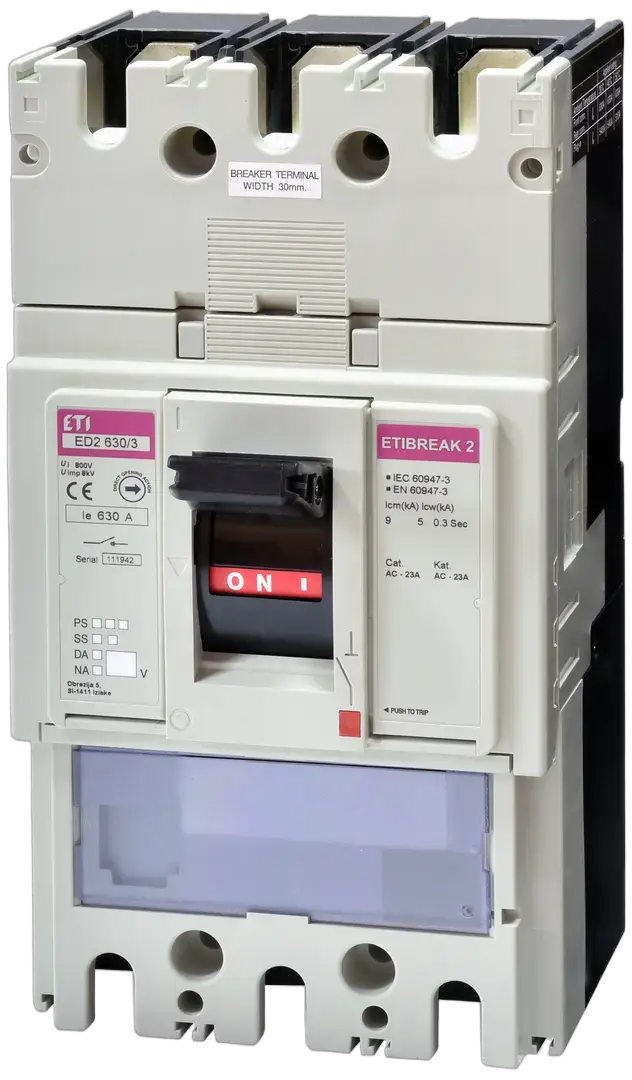

ED2 630/3 odpínač
- ETI kód:
- 004671275
- Aplikace:
- IEC 60947-3
- Jmenovitý proud:
- 630 A
- Počet pólů:
- 3
- Typ připojení:
- Přední připojení
- Normy:
- IEC 60947-3
- Jmenovité impulsní výdržné napětí (kV):
- 8 kV
- Třída použití:
- AC-23A, DC-22A
- Jmenovitá zkratová spínací schopnost Icm:
- 9 kA
- Jmenovitý krátkodobý výdržný proud Icw at 0,3s:
- 5 kA
- Jmenovité pracovní napětí (V AC):
- 690 V
- Jmenovité provozní napětí (V DC):
- 250 V
- Jmenovité izolační napětí (V):
- 800 V
- Funkce:
- Low voltage switch disconnector
- Velikost rámu:
- 630A
- Zkratová odolnost:
- 9 kA
5 Dokumenty
14 Logistika
Produkt
- Hmotnost
- 3,5 kg
- Net width
- 140 mm
- Net height
- 260 mm
- Net depth
- 145 mm
- Stock unit of measure
- pcs
Přepravní balení
- Transport packaging quantity
- 1 pcs
- EAN code for a transport packaging
- 3838895411086
- Transport packaging weight
- 4,3 kg
- Transport Packaging Dimensions Height
- 145 mm
- Transport Packaging Dimensions Width
- 265 mm
- Transport Packaging Dimensions Depth
- 180 mm
- Transport packaging volume
- 6,916 dm³
- Pallet quantity
- 229 pcs
- Customs tariff
- 85362090
13 ETIM
- Motor drive optional
- Ano
- Version as maintenance-/service switch
- Ano
- Version as safety switch
- Ano
- Suitable for floor mounting
- Ano
- Rated permanent current Iu
- 630 A
- Type of control element
- Rocker lever
- Conditioned rated short-circuit current Iq
- 70 kA
- Type of electrical connection of main circuit
- Screw connection
- Degree of protection (IP), front side
- IP20
- Voltage release optional
- Ano
- Number of poles
- 3
- Device construction
- Built-in device fixed built-in technique
- Version as main switch
- Ano
Klasifikace ETIM – verze 9.0
