004671501

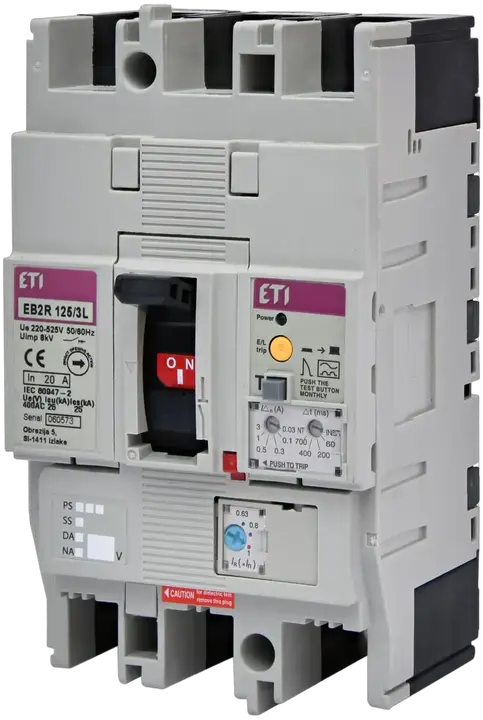

EB2R 125/3L 20A 3P kompaktní jistič
- ETI kód:
- 004671501
- Aplikace:
- 60947
- Stupeň krytí IP:
- IP20
- Funkce:
- MCCB + RCD
- Jmenovitý proud:
- 20 A
- Počet pólů:
- 3
- Typ připojení:
- Přední připojení
- Normy:
- 60947
- Jmenovité impulsní výdržné napětí (kV):
- 8 kV
- Jmenovitá zkratová schopnost při 415V Icu/Ics (kA):
- 25/19 kA
- Jmenovité pracovní napětí (V AC):
- 525 V
- Jmenovité izolační napětí (V):
- 800 V
- Tepelné nastavení:
- 0,63-1
- Magnetické nastavení:
- fixed
- Nastavitelné nebo pevné:
- Nastavitelný
- Velikost rámu:
- 125A
- Zkratová odolnost:
- 25/19 kA
5 Dokumenty
11 Logistika
Produkt
- Hmotnost
- 1,1 kg
- Net width
- 90 mm
- Net height
- 155 mm
- Net depth
- 92 mm
- Stock unit of measure
- pcs
Přepravní balení
- Transport packaging quantity
- 1 pcs
- EAN code for a transport packaging
- 3838895502494
- Transport packaging weight
- 1,1 kg
- Transport packaging volume
- 1 dm³
- Pallet quantity
- 727 pcs
- Customs tariff
- 85362090
14 ETIM
- Motor drive optional
- Ano
- Rated permanent current Iu
- 20 A
- Degree of protection (IP)
- IP20
- Type of control element
- Rocker lever
- Integrated earth fault protection
- Ano
- Type of electrical connection of main circuit
- Screw connection
- Number of poles
- 3
- Device construction
- Built-in device fixed built-in technique
- Rated short-circuit breaking capacity lcu at 400 V, 50 Hz
- 19 kA
- With switched-off indicator
- Ano
- Overload release current setting(Min)
- 12,6 A
- Adjustment range undelayed short-circuit release(Min)
- 240 A
- Overload release current setting(Max)
- 20 A
- Adjustment range undelayed short-circuit release(Max)
- 240 A
Klasifikace ETIM – verze 9.0
