004672172

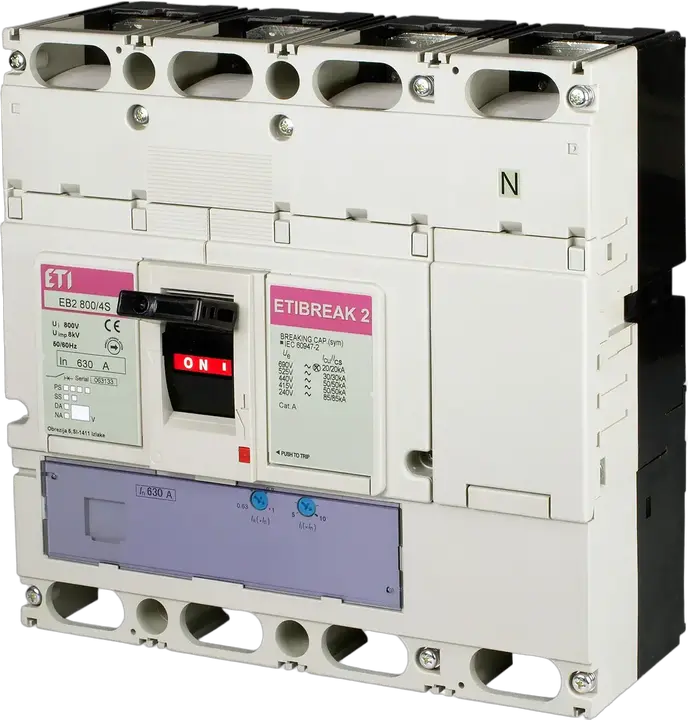

EB2 800/4H 630A 4p kompaktní jistič
- ETI kód:
- 004672172
- Aplikace:
- 60947
- Zkratová odolnost:
- 70/50 kA
- Jmenovitý proud:
- 630 A
- Počet pólů:
- 4
- Typ připojení:
- Přední připojení
- Jmenovité impulsní výdržné napětí (kV):
- 8 kV
- Jmenovitá zkratová schopnost při 415V Icu/Ics (kA):
- 70/50 kA
- Jmenovité pracovní napětí (V AC):
- 690 V
- Jmenovité provozní napětí (V DC):
- 250 V
- Jmenovité izolační napětí (V):
- 800 V
- Tepelné nastavení:
- 0,63-1
- Magnetické nastavení:
- 5-10
- Nastavitelné nebo pevné:
- Nastavitelný
- Normy:
- 60947
- Funkce:
- MCCB
- Skupina katalogu:
- EB2
- Velikost rámu:
- 800A
5 Dokumenty
14 Logistika
Produkt
- Hmotnost
- 11,5 kg
- Net width
- 280 mm
- Net height
- 433 mm
- Net depth
- 142,64 mm
- Stock unit of measure
- pcs
Přepravní balení
- Transport packaging quantity
- 1 pcs
- EAN code for a transport packaging
- 3838895664864
- Transport packaging weight
- 11,5 kg
- Transport Packaging Dimensions Height
- 300 mm
- Transport Packaging Dimensions Width
- 440 mm
- Transport Packaging Dimensions Depth
- 190 mm
- Transport packaging volume
- 25,08 dm³
- Pallet quantity
- 70 pcs
- Customs tariff
- 85362090
2 ETIM
- Number of poles
- 4
- Rated short-circuit breaking capacity lcu at 400 V, 50 Hz
- 50 kA
Klasifikace ETIM – verze 9.0
2 Diagramy
1 Software a ovladače
Software je poskytován tak, jak je, bez jakýchkoli záruk. Autor není povinen poskytovat podporu, služby, opravy nebo aktualizace bezplatných softwarových programů nebo ovladačů.
29 Štítky
004672172kompaktní jističEB2 800/4H 630A 4pETIBREAKMCCBEB2EB2thermal magneticEB2 630/800MezinárodníKompaktní výkonové jističe a vypínačeJističe EB2 Series 20-1600AJmenovité impulsní výdržné napětí (kV): 8 kVTyp připojení: Přední připojeníJmenovité pracovní napětí (V AC): 690 VFunkce: MCCBPočet pólů: 4Velikost rámu: 800AZkratová odolnost (kA): 70 kA/50 kAJmenovité izolační napětí (V): 800 VNastavitelné nebo pevné: NastavitelnýMagnetické nastavení: 5-10Jmenovité provozní napětí (V DC): 250 VNormy: 60947Tepelné nastavení: 0,63-1Jmenovitý proud (A): 630 A/630 AJmenovitá zkratová schopnost při 415V Icu/Ics (kA): 70 kA/50 kASkupina katalogu: EB2kompaktní jistič TOWAR Zkratová odolnost (kA): 70 kA/50 kA Jmenovitý proud (A): 630 A/630 A Počet pólů: 4 Jmenovitá zkratová schopnost při 415V Icu/Ics (kA): 70 kA/50 kA Nastavitelné nebo pevné: Nastavitelný Funkce: MCCB Skupina katalogu: EB2 Velikost rámu: 800A
