004672124

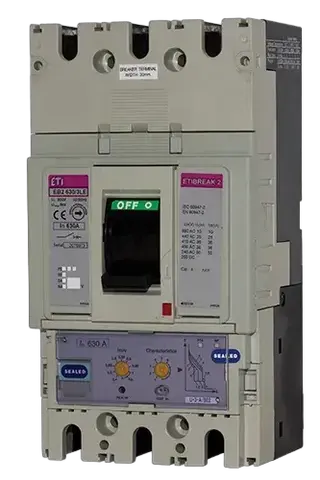

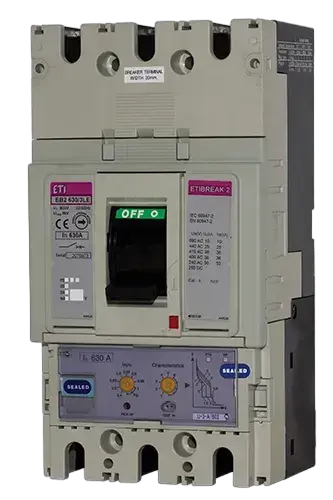

EB2 630/4LLCD 630A 4p A kompaktní jistič
- ETI kód:
- 004672124
- Aplikace:
- 60947
- Jmenovitý proud:
- 630 A
- Počet pólů:
- 4
- Typ připojení:
- Přední připojení
- Jmenovité impulsní výdržné napětí (kV):
- 8 kV
- Jmenovitá zkratová schopnost při 415V Icu/Ics (kA):
- 36 kA
- Jmenovité pracovní napětí (V AC):
- 690 V
- Jmenovité izolační napětí (V):
- 800 V
- Tepelné nastavení:
- 0,4-1
- Magnetické nastavení:
- adjustable
- Nastavitelné nebo pevné:
- Nastavitelný
- Normy:
- 60947
- Funkce:
- MCCB
- Skupina katalogu:
- EB2
5 Dokumenty
14 Logistika
Produkt
- Hmotnost
- 6,5 kg
- Net width
- 185 mm
- Net height
- 260 mm
- Net depth
- 145 mm
- Stock unit of measure
- pcs
Přepravní balení
- Transport packaging quantity
- 1 pcs
- EAN code for a transport packaging
- 3838895840466
- Transport packaging weight
- 6,5 kg
- Transport Packaging Dimensions Height
- 190 mm
- Transport Packaging Dimensions Width
- 265 mm
- Transport Packaging Dimensions Depth
- 180 mm
- Transport packaging volume
- 9,063 dm³
- Pallet quantity
- 110 pcs
- Customs tariff
- 85362090
5 ETIM
- Rated permanent current Iu
- 630 A
- Number of poles
- 4
- Rated short-circuit breaking capacity lcu at 400 V, 50 Hz
- 36 kA
- Rated voltage(Min)
- 690 V
- Rated voltage(Max)
- 690 V
Klasifikace ETIM – verze 9.0
2 Diagramy
1 Software a ovladače
Software je poskytován tak, jak je, bez jakýchkoli záruk. Autor není povinen poskytovat podporu, služby, opravy nebo aktualizace bezplatných softwarových programů nebo ovladačů.
26 Štítky
004672124kompaktní jističEB2 630/4LLCD 630A 4p AETIBREAKMCCBEB2EB2electronicEB2 630MezinárodníKompaktní výkonové jističe a vypínačeJističe EB2 Series 20-1600AJmenovité impulsní výdržné napětí (kV): 8 kVTyp připojení: Přední připojeníJmenovité pracovní napětí (V AC): 690 VFunkce: MCCBPočet pólů: 4Jmenovité izolační napětí (V): 800 VNastavitelné nebo pevné: NastavitelnýMagnetické nastavení: adjustableNormy: 60947Tepelné nastavení: 0,4-1Jmenovitý proud (A): 630 A/630 AJmenovitá zkratová schopnost při 415V Icu/Ics (kA): 36 kA/36 kASkupina katalogu: EB2kompaktní jistič TOWAR Jmenovitý proud (A): 630 A/630 A Počet pólů: 4 Jmenovitá zkratová schopnost při 415V Icu/Ics (kA): 36 kA/36 kA Nastavitelné nebo pevné: Nastavitelný Funkce: MCCB Skupina katalogu: EB2
