004671371

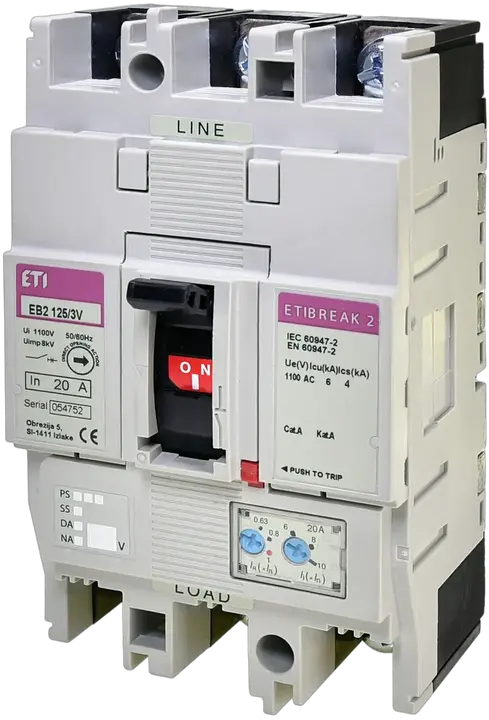

EB2 125/3V 20A 3p 1100V kompaktní jistič
- ETI kód:
- 004671371
- Aplikace:
- 60947
- Jmenovitý proud:
- 20 A
- Počet pólů:
- 3
- Typ připojení:
- Přední připojení
- Jmenovité impulsní výdržné napětí (kV):
- 8 kV
- Jmenovité pracovní napětí (V AC):
- 1 000 V
- Jmenovité provozní napětí (V DC):
- 250 V
- Jmenovité izolační napětí (V):
- 1 100 V
- Tepelné nastavení:
- 0,63-1
- Magnetické nastavení:
- 6-13
- Nastavitelné nebo pevné:
- Nastavitelný
- Jmenovitá zkratová odolnost při 1100V Icu/Ics (kA):
- 4 kA
- Normy:
- 60947
- Funkce:
- MCCB
- Skupina katalogu:
- EB2
- Velikost rámu:
- 125A
14 Logistika
Produkt
- Hmotnost
- 1,5 kg
- Net width
- 90 mm
- Net height
- 155 mm
- Net depth
- 92 mm
- Stock unit of measure
- pcs
Přepravní balení
- Transport packaging quantity
- 1 pcs
- EAN code for a transport packaging
- 3838895864066
- Transport packaging weight
- 1,5 kg
- Transport Packaging Dimensions Height
- 150 mm
- Transport Packaging Dimensions Width
- 235 mm
- Transport Packaging Dimensions Depth
- 110 mm
- Transport packaging volume
- 3,878 dm³
- Pallet quantity
- 263 pcs
- Customs tariff
- 85362090
8 ETIM
- Rated permanent current Iu
- 4 A
- Degree of protection (IP)
- IP20
- Type of control element
- Toggle
- Type of electrical connection of main circuit
- Flat plug-in connection
- Number of poles
- 3
- Device construction
- Complete device in housing
- Rated voltage(Min)
- 1 100 V
- Rated voltage(Max)
- 1 100 V
Klasifikace ETIM – verze 9.0
2 Diagramy
1 Software a ovladače
Software je poskytován tak, jak je, bez jakýchkoli záruk. Autor není povinen poskytovat podporu, služby, opravy nebo aktualizace bezplatných softwarových programů nebo ovladačů.
28 Štítky
004671371kompaktní jističEB2 125/3V 20A 3p 1100VETIBREAKMCCBEB2EB2thermal magneticEB2 125MezinárodníKompaktní výkonové jističe a vypínačeJističe EB2 Series 20-1600AJmenovité impulsní výdržné napětí (kV): 8 kVTyp připojení: Přední připojeníJmenovité pracovní napětí (V AC): 1000 VFunkce: MCCBPočet pólů: 3Velikost rámu: 125AJmenovité izolační napětí (V): 1100 VNastavitelné nebo pevné: NastavitelnýMagnetické nastavení: 6-13Jmenovité provozní napětí (V DC): 250 VNormy: 60947Tepelné nastavení: 0,63-1Jmenovitý proud (A): 20 A/20 AJmenovitá zkratová odolnost při 1100V Icu/Ics (kA): 4 kA/4 kASkupina katalogu: EB2kompaktní jistič Jmenovitý proud (A): 20 A/20 A Počet pólů: 3 Nastavitelné nebo pevné: Nastavitelný Funkce: MCCB Skupina katalogu: EB2 Velikost rámu: 125A
