004671101

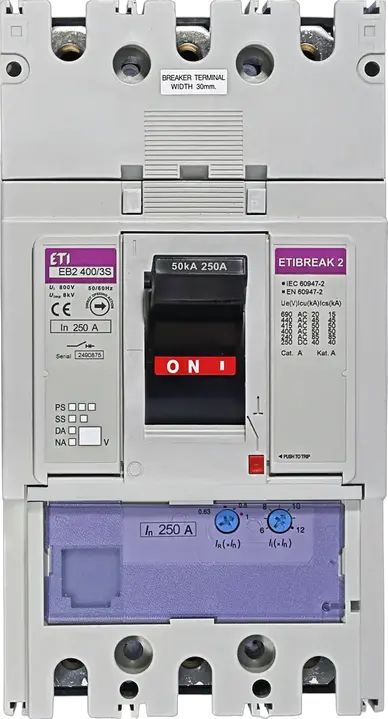

EB2 400/3S 250A 3p kompaktní jistič
- ETI kód:
- 004671101
- Aplikace:
- 60947
- Stupeň krytí IP:
- IP20
- Zkratová odolnost:
- 50 kA
- Jmenovitý proud:
- 250 A
- Počet pólů:
- 3
- Typ připojení:
- Přední připojení
- Jmenovité impulsní výdržné napětí (kV):
- 8 kV
- Jmenovitá zkratová schopnost při 415V Icu/Ics (kA):
- 50 kA
- Jmenovité pracovní napětí (V AC):
- 690 V
- Jmenovité provozní napětí (V DC):
- 250 V
- Jmenovité izolační napětí (V):
- 800 V
- Tepelné nastavení:
- 0,63-1
- Magnetické nastavení:
- 6-12
- Nastavitelné nebo pevné:
- Nastavitelný
- Normy:
- 60947
- Funkce:
- MCCB
- Skupina katalogu:
- EB2
- Velikost rámu:
- 400A
5 Dokumenty
14 Logistika
Produkt
- Hmotnost
- 4,3 kg
- Net width
- 140 mm
- Net height
- 260 mm
- Net depth
- 145 mm
- Stock unit of measure
- pcs
Přepravní balení
- Transport packaging quantity
- 1 pcs
- EAN code for a transport packaging
- 3838895409892
- Transport packaging weight
- 4,3 kg
- Transport Packaging Dimensions Height
- 145 mm
- Transport Packaging Dimensions Width
- 265 mm
- Transport Packaging Dimensions Depth
- 180 mm
- Transport packaging volume
- 6,916 dm³
- Pallet quantity
- 186 pcs
- Customs tariff
- 85362090
13 ETIM
- Motor drive optional
- Ano
- Rated permanent current Iu
- 250 A
- Degree of protection (IP)
- IP20
- Type of control element
- Rocker
- Type of electrical connection of main circuit
- Screw connection
- Number of poles
- 3
- Device construction
- Built-in device fixed built-in technique
- Rated short-circuit breaking capacity lcu at 400 V, 50 Hz
- 50 kA
- With switched-off indicator
- Ano
- Overload release current setting(Min)
- 157,5 A
- Adjustment range undelayed short-circuit release(Min)
- 1 500 A
- Overload release current setting(Max)
- 250 A
- Adjustment range undelayed short-circuit release(Max)
- 3 000 A
Klasifikace ETIM – verze 9.0
