004673081

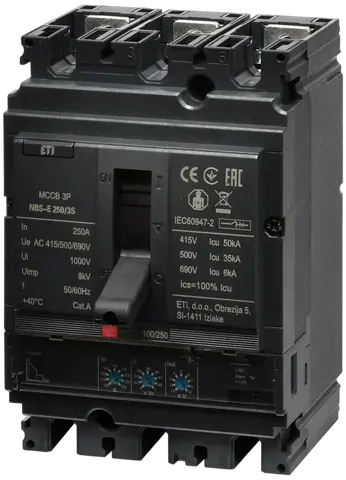

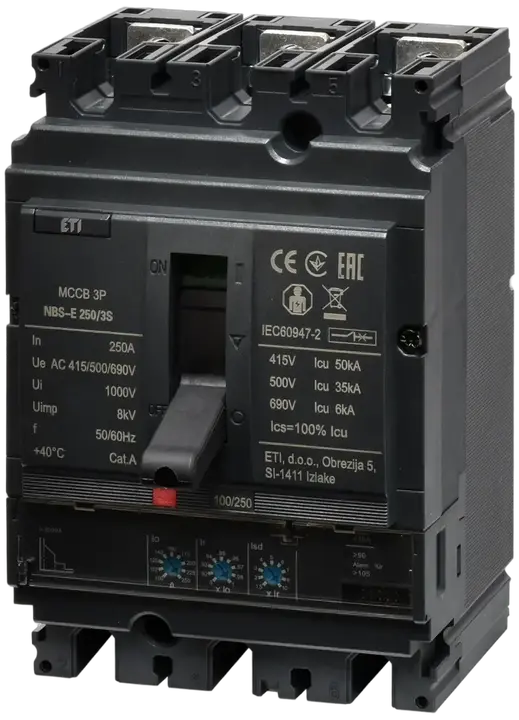

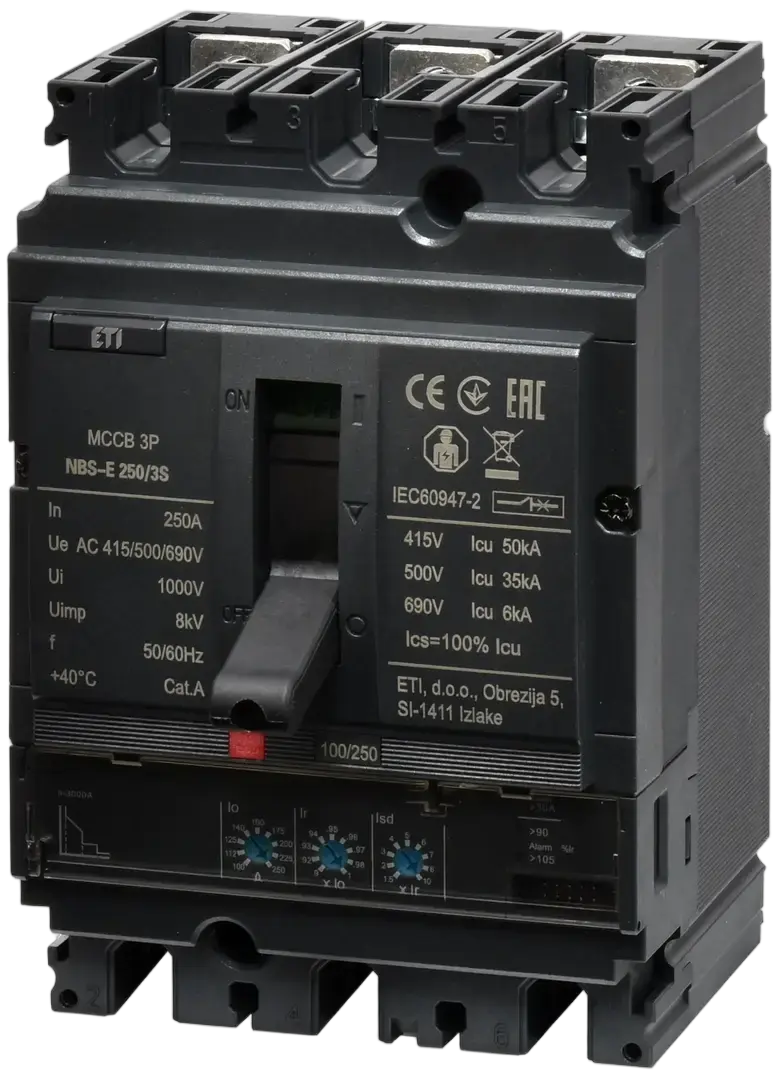

NBS-E 250/3S 250A 3P kompaktní jistič
- ETI kód:
- 004673081
- Aplikace:
- 60947
- Jmenovitý proud:
- 250 A
- Počet pólů:
- 3
- Typ připojení:
- Přední připojení
- Jmenovité impulsní výdržné napětí (kV):
- 8 kV
- Jmenovitá zkratová schopnost při 415V Icu/Ics (kA):
- 50 kA
- Jmenovité pracovní napětí (V AC):
- 690 V
- Jmenovité izolační napětí (V):
- 1 000 V
- Tepelné nastavení:
- (0,4-1) x In
- Magnetické nastavení:
- (1,5-10) x Ir
- Nastavitelné nebo pevné:
- Nastavitelný
- Normy:
- 60947
- Funkce:
- MCCB
- Skupina katalogu:
- NBS
21 Logistika
Produkt
- Hmotnost
- 1,5 kg
- Net width
- 105 mm
- Net height
- 157 mm
- Net depth
- 106,55 mm
- Stock unit of measure
- pcs
Základní balení
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895940708
- Basic packaging weight
- 1,99 kg
- Basic Packaging Dimensions Height
- 136 mm
- Basic Packaging Dimensions Width
- 116 mm
- Basic Packaging Dimensions Depth
- 183 mm
- Basic packaging volume
- 2,887 dm³
Přepravní balení
- Transport packaging quantity
- 12 pcs
- EAN code for a transport packaging
- 3838895940715
- Transport packaging weight
- 24,48 kg
- Transport Packaging Dimensions Height
- 370 mm
- Transport Packaging Dimensions Width
- 240 mm
- Transport Packaging Dimensions Depth
- 420 mm
- Transport packaging volume
- 37,296 dm³
- Pallet quantity
- 312 pcs
- Customs tariff
- 85362090
17 ETIM
- Motor drive optional
- Ano
- Complete device with protection unit
- Ano
- Rated permanent current Iu
- 250 A
- Degree of protection (IP)
- IP20
- Type of control element
- Toggle
- Position of connection for main current circuit
- Front side
- Type of electrical connection of main circuit
- Screw connection
- Number of poles
- 3
- Device construction
- Complete device in housing
- Rated short-circuit breaking capacity lcu at 400 V, 50 Hz
- 50 kA
- With switched-off indicator
- Ano
- Overload release current setting(Min)
- 100 A
- Adjustment range short-term delayed short-circuit release(Min)
- 150 A
- Rated voltage(Min)
- 415 V
- Rated voltage(Max)
- 690 V
- Adjustment range short-term delayed short-circuit release(Max)
- 2 500 A
- Overload release current setting(Max)
- 250 A
Klasifikace ETIM – verze 9.0
1 Software a ovladače
Software je poskytován tak, jak je, bez jakýchkoli záruk. Autor není povinen poskytovat podporu, služby, opravy nebo aktualizace bezplatných softwarových programů nebo ovladačů.
26 Štítky
004673081kompaktní jističNBS-E 250/3S 250A 3PETIBREAKMCCBNBSNBSElectronicNBS 250MezinárodníKompaktní výkonové jističe a vypínačeCircuit breakers NBS Series 20-630AJmenovité impulsní výdržné napětí (kV): 8 kVTyp připojení: Přední připojeníJmenovité pracovní napětí (V AC): 690 VFunkce: MCCBPočet pólů: 3Jmenovité izolační napětí (V): 1000 VNastavitelné nebo pevné: NastavitelnýMagnetické nastavení: (1,5-10) x IrNormy: 60947Tepelné nastavení: (0,4-1) x InJmenovitý proud (A): 250 A/250 AJmenovitá zkratová schopnost při 415V Icu/Ics (kA): 50 kA/50 kASkupina katalogu: NBSkompaktní jistič
