004673051

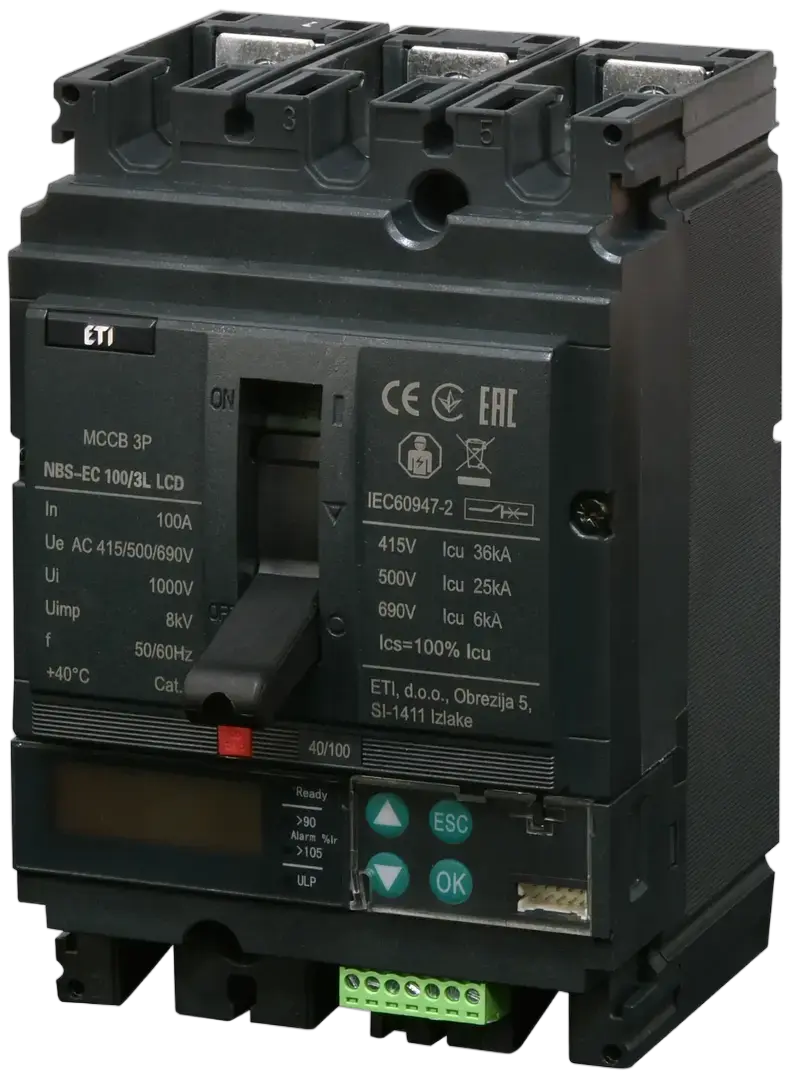

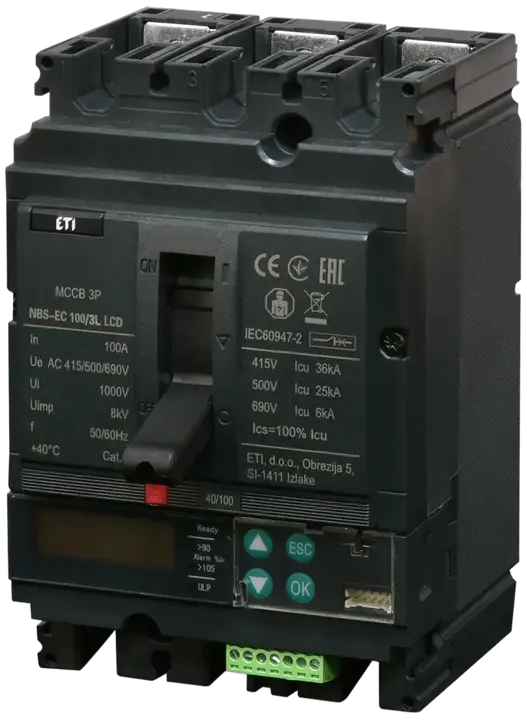

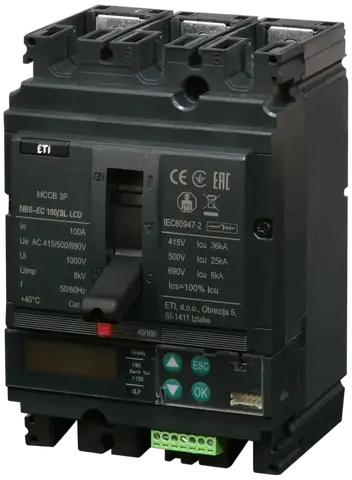

NBS-EC 100/3L LCD 100A 3P kompaktní jistič
- ETI kód:
- 004673051
- Aplikace:
- 60947
- Jmenovitý proud:
- 100 A
- Počet pólů:
- 3
- Typ připojení:
- Přední připojení
- Jmenovité impulsní výdržné napětí (kV):
- 8 kV
- Jmenovitá zkratová schopnost při 415V Icu/Ics (kA):
- 36 kA
- Jmenovité pracovní napětí (V AC):
- 690 V
- Jmenovité izolační napětí (V):
- 1 000 V
- Tepelné nastavení:
- (0,4-1) x In
- Magnetické nastavení:
- (1,5-12) x Ir
- Nastavitelné nebo pevné:
- Nastavitelný
- Normy:
- 60947
- Funkce:
- MCCB
- Skupina katalogu:
- NBS
21 Logistika
Produkt
- Hmotnost
- 1,5 kg
- Net width
- 105 mm
- Net height
- 157 mm
- Net depth
- 106,55 mm
- Stock unit of measure
- pcs
Základní balení
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895938828
- Basic packaging weight
- 1,79 kg
- Basic Packaging Dimensions Height
- 136 mm
- Basic Packaging Dimensions Width
- 116 mm
- Basic Packaging Dimensions Depth
- 183 mm
- Basic packaging volume
- 2,887 dm³
Přepravní balení
- Transport packaging quantity
- 12 pcs
- EAN code for a transport packaging
- 3838895938835
- Transport packaging weight
- 22,08 kg
- Transport Packaging Dimensions Height
- 370 mm
- Transport Packaging Dimensions Width
- 240 mm
- Transport Packaging Dimensions Depth
- 420 mm
- Transport packaging volume
- 37,296 dm³
- Pallet quantity
- 312 pcs
- Customs tariff
- 85362090
18 ETIM
- Motor drive optional
- Ano
- Complete device with protection unit
- Ano
- Rated permanent current Iu
- 100 A
- Degree of protection (IP)
- IP20
- Type of control element
- Toggle
- Position of connection for main current circuit
- Front side
- Integrated earth fault protection
- Ano
- Type of electrical connection of main circuit
- Screw connection
- Number of poles
- 3
- Device construction
- Complete device in housing
- Rated short-circuit breaking capacity lcu at 400 V, 50 Hz
- 36 kA
- With switched-off indicator
- Ano
- Overload release current setting(Min)
- 40 A
- Adjustment range short-term delayed short-circuit release(Min)
- 60 A
- Rated voltage(Min)
- 415 V
- Rated voltage(Max)
- 690 V
- Adjustment range short-term delayed short-circuit release(Max)
- 1 200 A
- Overload release current setting(Max)
- 100 A
Klasifikace ETIM – verze 9.0
1 Software a ovladače
Software je poskytován tak, jak je, bez jakýchkoli záruk. Autor není povinen poskytovat podporu, služby, opravy nebo aktualizace bezplatných softwarových programů nebo ovladačů.
26 Štítky
004673051kompaktní jističNBS-EC 100/3L LCD 100A 3PETIBREAKMCCBNBSNBSElectronicNBS 100MezinárodníKompaktní výkonové jističe a vypínačeCircuit breakers NBS Series 20-630AJmenovité impulsní výdržné napětí (kV): 8 kVTyp připojení: Přední připojeníJmenovité pracovní napětí (V AC): 690 VFunkce: MCCBPočet pólů: 3Jmenovité izolační napětí (V): 1000 VNastavitelné nebo pevné: NastavitelnýMagnetické nastavení: (1,5-12) x IrNormy: 60947Tepelné nastavení: (0,4-1) x InJmenovitý proud (A): 100 A/100 AJmenovitá zkratová schopnost při 415V Icu/Ics (kA): 36 kA/36 kASkupina katalogu: NBSkompaktní jistič
