004673030

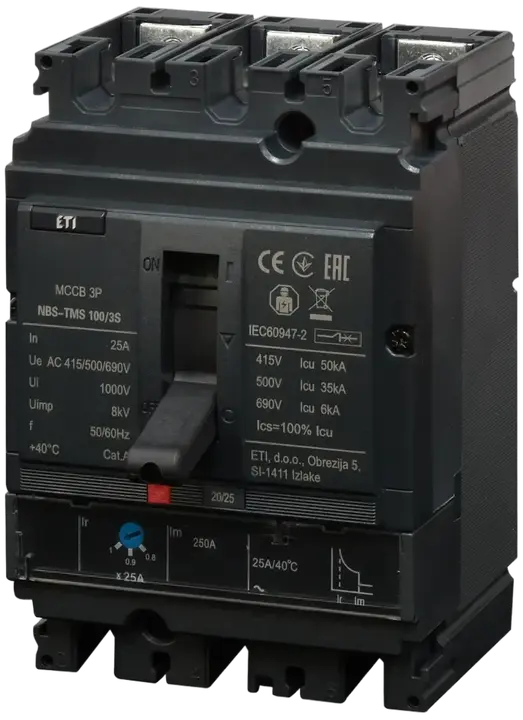

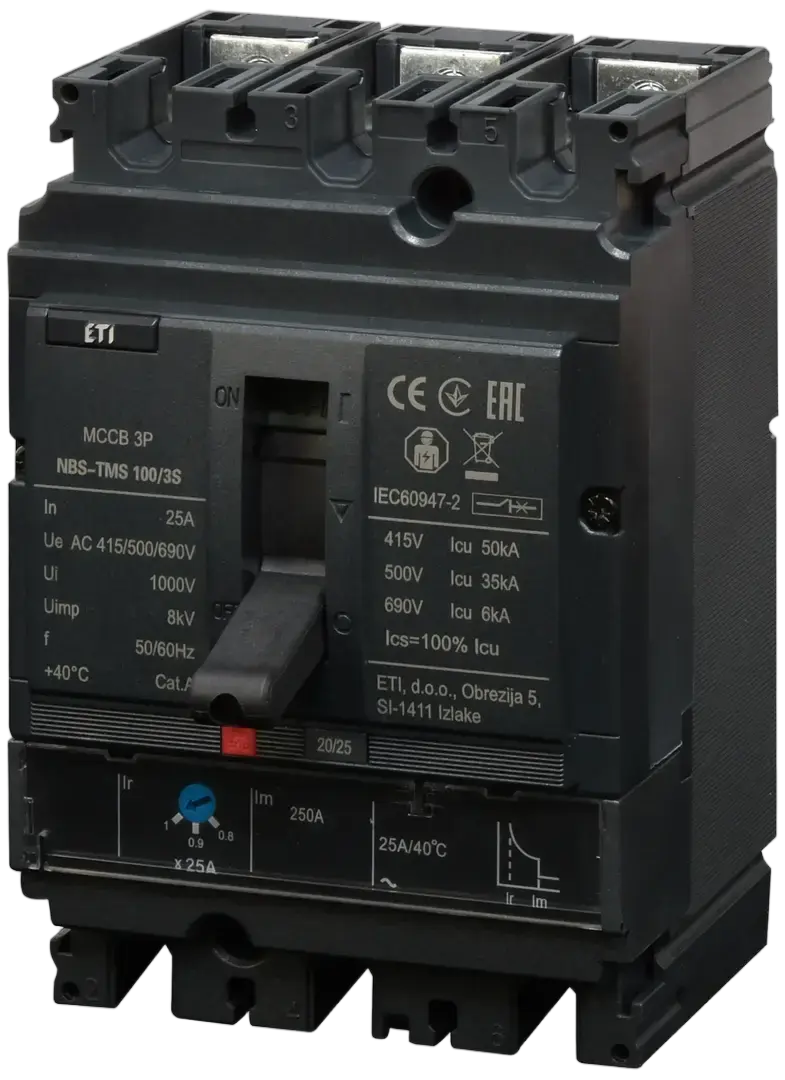

NBS-TMS 100/3S 25A 3P kompaktní jistič
- ETI kód:
- 004673030
- Aplikace:
- 60947-2
- Jmenovitý proud:
- 25 A
- Počet pólů:
- 3
- Typ připojení:
- FRONT
- Jmenovité impulsní výdržné napětí (kV):
- 8 kV
- Jmenovitá zkratová schopnost při 415V Icu/Ics (kA):
- 50 kA
- Jmenovité pracovní napětí (V AC):
- 690 V
- Jmenovité provozní napětí (V DC):
- 250 V
- Jmenovité izolační napětí (V):
- 1 000 V
- Tepelné nastavení:
- 0,8-1
- Magnetické nastavení:
- no
- Nastavitelné nebo pevné:
- Nastavitelný
- Normy:
- 60947-2
- Funkce:
- MCCB
- Skupina katalogu:
- NBS
21 Logistika
Produkt
- Hmotnost
- 1,5 kg
- Net width
- 105 mm
- Net height
- 157 mm
- Net depth
- 106,55 mm
- Stock unit of measure
- pcs
Základní balení
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895943006
- Basic packaging weight
- 1,79 kg
- Basic Packaging Dimensions Height
- 136 mm
- Basic Packaging Dimensions Width
- 116 mm
- Basic Packaging Dimensions Depth
- 183 mm
- Basic packaging volume
- 2,887 dm³
Přepravní balení
- Transport packaging quantity
- 12 pcs
- EAN code for a transport packaging
- 3838895943013
- Transport packaging weight
- 22,08 kg
- Transport Packaging Dimensions Height
- 370 mm
- Transport Packaging Dimensions Width
- 240 mm
- Transport Packaging Dimensions Depth
- 420 mm
- Transport packaging volume
- 37,296 dm³
- Pallet quantity
- 312 pcs
- Customs tariff
- 85362010
15 ETIM
- Motor drive optional
- Ano
- Complete device with protection unit
- Ano
- Rated permanent current Iu
- 25 A
- Degree of protection (IP)
- IP20
- Type of control element
- Toggle
- Position of connection for main current circuit
- Front side
- Type of electrical connection of main circuit
- Screw connection
- Number of poles
- 3
- Device construction
- Complete device in housing
- Rated short-circuit breaking capacity lcu at 400 V, 50 Hz
- 50 kA
- With switched-off indicator
- Ano
- Overload release current setting(Min)
- 128 A
- Rated voltage(Min)
- 415 V
- Rated voltage(Max)
- 690 V
- Overload release current setting(Max)
- 160 A
Klasifikace ETIM – verze 9.0
