002064652

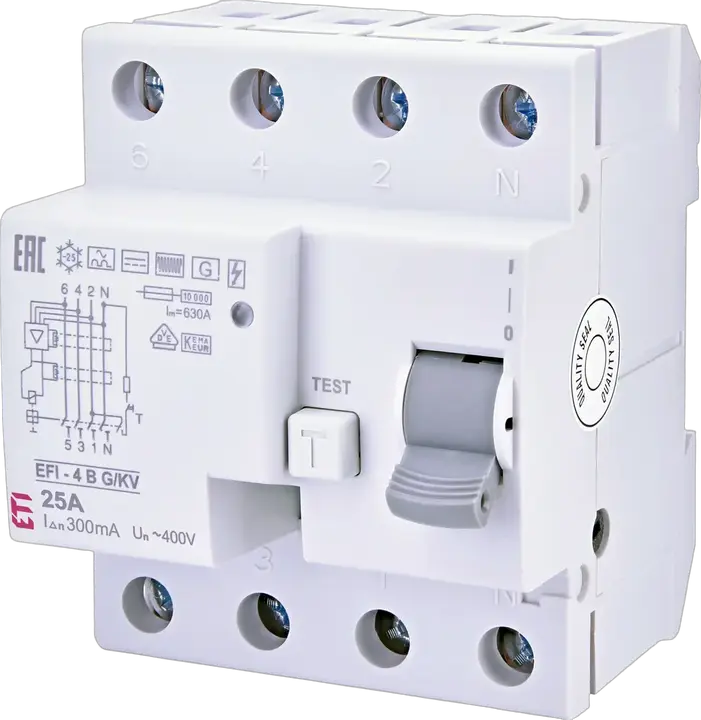

EFI-4 B G/KV 25/0.3 proudový chránič
- ETI kód:
- 002064652
- Funkce:
- RCCB
- Skupina katalogu:
- EFI-4 B Residual current DC, AC up to 1kHz, B typ
- Aplikace:
- IEC/EN 61008, ÖVE E 8601, IEC/EN 62423
- Vestavná hloubka (mm):
- 68 mm
- Jmenovitý chybový pracovní proud IDn (mA):
- 0,3 A
- Jmenovitý reziduální proud:
- 0,3 A
- Typ:
- B
- Jmenovitý proud:
- 25 A
- Hlubka:
- 68 mm
- Typ uchycení:
- TH 35
- Počet pólů:
- 3+N
- Jmenovitý podmíněný pracovní proud (kA):
- 10 kA
- Vypínací čas:
- G/KV (Krátké časové zpoždění)
- Jmenovité AC napětí:
- 400 V
- Jmenovitá frekvence (Hz):
- 50/60 Hz
- Jmenovitý průřez (mm²):
- 1-25 mm²
- Normy:
- IEC/EN 61008, ÖVE E 8601, IEC/EN 62423
- Stupeň krytí IP:
- IP20
8 Dokumenty
21 Logistika
Produkt
- Hmotnost
- 0,35 kg
- Net width
- 72 mm
- Net height
- 87,5 mm
- Net depth
- 70 mm
- Stock unit of measure
- pcs
Základní balení
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895734208
- Basic packaging weight
- 0,375 kg
- Basic Packaging Dimensions Height
- 0,075 m
- Basic Packaging Dimensions Width
- 0,09 m
- Basic Packaging Dimensions Depth
- 0,074 m
- Basic packaging volume
- 0 m³
Přepravní balení
- Transport packaging quantity
- 27 pcs
- EAN code for a transport packaging
- 3838895734215
- Transport packaging weight
- 10,475 kg
- Transport Packaging Dimensions Height
- 0,25 m
- Transport Packaging Dimensions Width
- 0,235 m
- Transport Packaging Dimensions Depth
- 0,295 m
- Transport packaging volume
- 0,017 m³
- Pallet quantity
- 1 404 pcs
- Customs tariff
- 85362010
19 ETIM
- Rated insulation voltage Ui
- 440 V
- Built-in depth
- 68 mm
- Leakage current type
- B
- Short-time delayed tripping
- Ano
- Degree of protection (IP)
- IP20
- Mounting method
- DIN rail
- Rated fault current
- 0,03 A
- Frequency
- 50/60 Hz
- Number of poles
- 4
- Short-circuit breaking capacity (Icw)
- 10 kA
- Rated voltage
- 400 V
- Rated current
- 25 A
- Width in number of modular spacings
- 4
- Ambient temperature during operating(Min)
- -25 °C
- Connectable conductor cross section solid-core(Min)
- 1 mm²
- Connectable conductor cross section multi-wired(Min)
- 1 mm²
- Connectable conductor cross section solid-core(Max)
- 25 mm²
- Connectable conductor cross section multi-wired(Max)
- 25 mm²
- Ambient temperature during operating(Max)
- 55 °C
Klasifikace ETIM – verze 9.0
