002061431

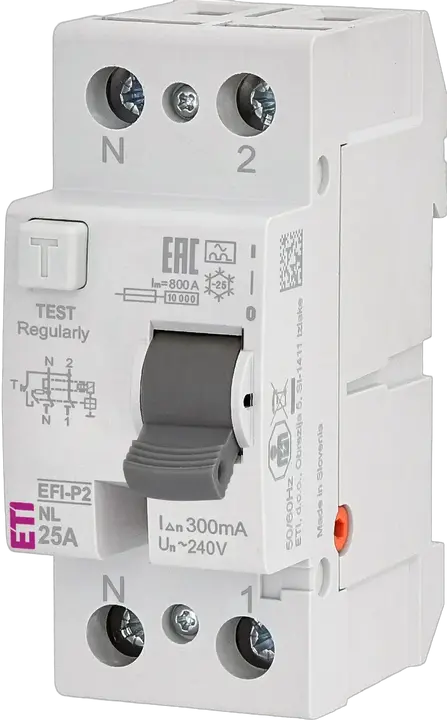

EFI-P2 A 25/0.3 NL proudový chránič
- ETI kód:
- 002061431
- Funkce:
- RCCB
- Skupina katalogu:
- EFI-P2
- Aplikace:
- IEC/EN 61008
- Vestavná hloubka (mm):
- 68 mm
- Jmenovitý chybový pracovní proud IDn (mA):
- 0,3 A
- Jmenovitý reziduální proud:
- 0,3 A
- Typ:
- A
- Jmenovitý proud:
- 25 A
- Hlubka:
- 68 mm
- Typ uchycení:
- TH 35
- Počet pólů:
- 1+N
- Jmenovitý podmíněný pracovní proud (kA):
- 10 kA
- Vypínací čas:
- Undelayed
- Jmenovité AC napětí:
- 240 V
- Jmenovitá frekvence (Hz):
- 50/60 Hz
- Jmenovitý průřez (mm²):
- 1-25 mm²
- Normy:
- IEC/EN 61008
- Stupeň krytí IP:
- IP20
7 Dokumenty
21 Logistika
Produkt
- Hmotnost
- 164 g
- Net width
- 35,9 mm
- Net height
- 88,7 mm
- Net depth
- 72,35 mm
- Stock unit of measure
- pcs
Základní balení
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895873051
- Basic packaging weight
- 0,18 kg
- Basic Packaging Dimensions Height
- 0,075 m
- Basic Packaging Dimensions Width
- 0,09 m
- Basic Packaging Dimensions Depth
- 0,038 m
- Basic packaging volume
- 0 m³
Přepravní balení
- Transport packaging quantity
- 54 pcs
- EAN code for a transport packaging
- 3838895873068
- Transport packaging weight
- 10,07 kg
- Transport Packaging Dimensions Height
- 0,25 m
- Transport Packaging Dimensions Width
- 0,235 m
- Transport Packaging Dimensions Depth
- 0,295 m
- Transport packaging volume
- 0,017 m³
- Pallet quantity
- 2 808 pcs
- Customs tariff
- 85362010
21 ETIM
- Additional equipment possible
- Ano
- Rated insulation voltage Ui
- 440 V
- Built-in depth
- 68 mm
- Leakage current type
- A
- Surge current capacity
- 0,4 kA
- Rated impulse withstand voltage Uimp
- 4 kV
- Degree of protection (IP)
- IP20
- Mounting method
- DIN rail
- Rated fault current
- 0,3 A
- Frequency
- 50/60 Hz
- Number of poles
- 2
- Short-circuit breaking capacity (Icw)
- 10 kA
- Rated voltage
- 240 V
- Rated current
- 25 A
- Width in number of modular spacings
- 2
- Ambient temperature during operating(Min)
- 30 °C
- Connectable conductor cross section solid-core(Min)
- 25 mm²
- Connectable conductor cross section multi-wired(Min)
- 1 mm²
- Connectable conductor cross section solid-core(Max)
- 25 mm²
- Connectable conductor cross section multi-wired(Max)
- 25 mm²
- Ambient temperature during operating(Max)
- 30 °C
Klasifikace ETIM – verze 9.0
