002472002

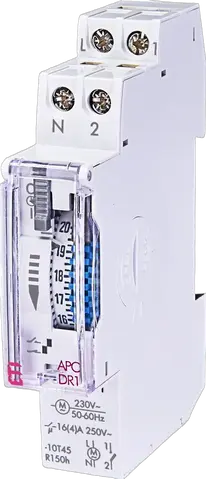

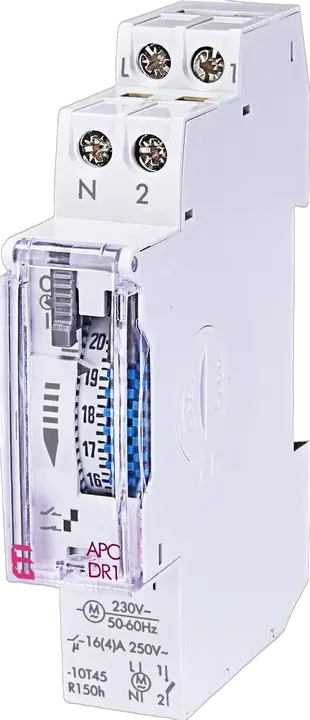

APC-DR1 časové relé

ETI kód:: 002472002
Výška:: 90 mm
Šířka:: 17,5 mm
Kategorie:: Analog Electromechanical time switch APC-D1, APC-DR1
Skupina katalogu:: Časové relé (analogové)
Podskupina katalogu:: Time switch
Typ uchycení:: TH 35
Stupeň krytí IP:: IP20
Time range:: 15 min - 24 hours
Typ:: Analog Electromechanical time switch APC-D1, APC-DR1
Typ kontaktů:: 1xNO
Typ napětí:: AC
Počet kontaktů:: 1
Funkce:: Time relay
Maximální nosnost AC1 (VA):: 4 000 VA
Počet funkcí:: 1
Počet NO kontaktů:: 1
Napájecí napětí (V):: 230 V
Jmenovitý proud:: 16 A

Produkt

Hmotnost: 0,095 kg
Net width: 17,5 mm
Net height: 91,3 mm
Net depth: 64,12 mm
Stock unit of measure: pcs

Základní balení

Basic packaging quantity: 1 pcs
EAN code for a basic packaging: 5904722951471
Basic packaging weight: 0,088 kg
Basic Packaging Dimensions Height: 103 mm
Basic Packaging Dimensions Width: 22 mm
Basic Packaging Dimensions Depth: 73 mm
Basic packaging volume: 0,165 dm³

Přepravní balení

Transport packaging quantity: 24 pcs
EAN code for a transport packaging: 3838895689751
Transport packaging weight: 2,192 kg
Transport Packaging Dimensions Height: 210 mm
Transport Packaging Dimensions Width: 150 mm
Transport Packaging Dimensions Depth: 160 mm
Transport packaging volume: 5,04 dm³
Pallet quantity: 3 600 pcs
Customs tariff: 85364900

Mains synchronous: Ano
Width: 17,5 mm
Suitable for manual operation: Ano
Number of channels: 1
Degree of protection (IP): IP20
Contact type: Normally open contact
Mounting method: DIN rail
Voltage type (supply voltage): AC
Autonomy in hours: 150
24 h program: Ano
Nominal switching current at 250 V AC: 16 A
Depth: 65 mm
Shortest switching time channel 1: 15 min
Potential free switch contact: Ano
Height: 90 mm
Width in number of modular spacings: 1
Frequency supply voltage(Min): 50 Hz
Supply voltage(Min): 230 V
Frequency supply voltage(Max): 50 Hz
Supply voltage(Max): 230 V

Klasifikace ETIM – verze 9.0
