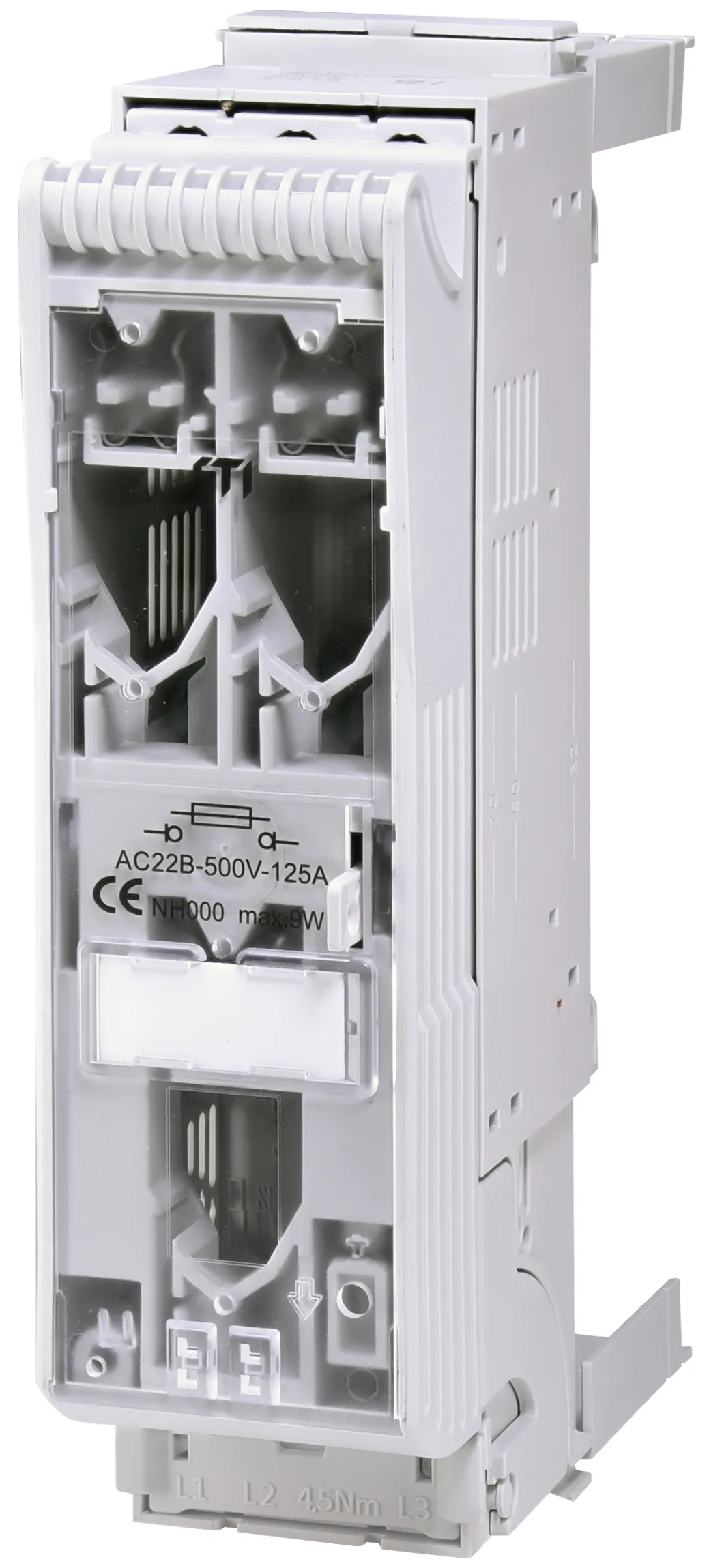

KVL-B-000 3p F50 Bottom 001690915
Specifikace
- Kód ETI:
- 001690915
- Popis:
- KVL-B-000 3p F50 Bottom
- Rated short-time withstand current Icw:
- 5kA
- Altitude (m):
- ≤ 2000m
- Clamping cross-section (mm²):
- 1.5mm²-50mm²
- Rated operational current Ie AC-21 A/B at 690V (A):
- 80A
- Funkce:
- Fuse switch disconnector
- Počet pólů:
- 3
- Jmenovitý podmíněný pracovní proud (kA):
- 80kA
- Jmenovitá frekvence (Hz):
- 40Hz/60Hz
- Typ napětí:
- AC
- Jmenovité impulsní výdržné napětí (kV):
- 6kV
- Velikost:
- NH000
- Třída přepětí:
- III
- Stupeň krytí IP:
- IP20
- Třída použití:
- AC-22B,AC-21B
- Okolní teplota (°C):
- -25°C/55°C
- Stupeň znečištění:
- 2
- Typ uchycení:
- Busbar mounting
- Jmenovité izolační napětí (V):
- 800V
- Max. jmenovité provozní napětí (V AC):
- 690V
- Materiál svorky:
- Cu
- Ztrátový výkon (W):
- 12W
- Max. přípustná ztrátový výkon na pojistkovou vložku (W):
- 12W
- Mechanical cycles:
- 1400
- Electrical cycles:
- 200
Dokumenty
Logistické údaje
Produkt
- Váha
- 0.58 kg
- Celní sazba
- 85363090
- logis_net_width
- 53 mm
- logis_net_height
- 207 mm
- logis_net_depth
- 142 mm
Přepravní balení
- Množství
- 1
- EAN
- 3838895908050
- Váha
- 0.801 kg
- Množství - transport
- 500
Klasifikace ETIM
- Klasifikace
- EC001040
- Název třídy
- Fuse switch disconnector
- Max. rated operation voltage Ue AC
- 690V
- Rated permanent current Iu
- 125A
- Conditioned rated short-circuit current Iq
- 80kA
- Suitable for fuses
- NH000
- Number of poles
- 3
- Type of electrical connection of main circuit
- Frame clamp
- Suitable for busbar mounting
- Ano
- Type of control element
- Other
- Position control element
- Other
- Degree of protection (IP), front side
- IP20
