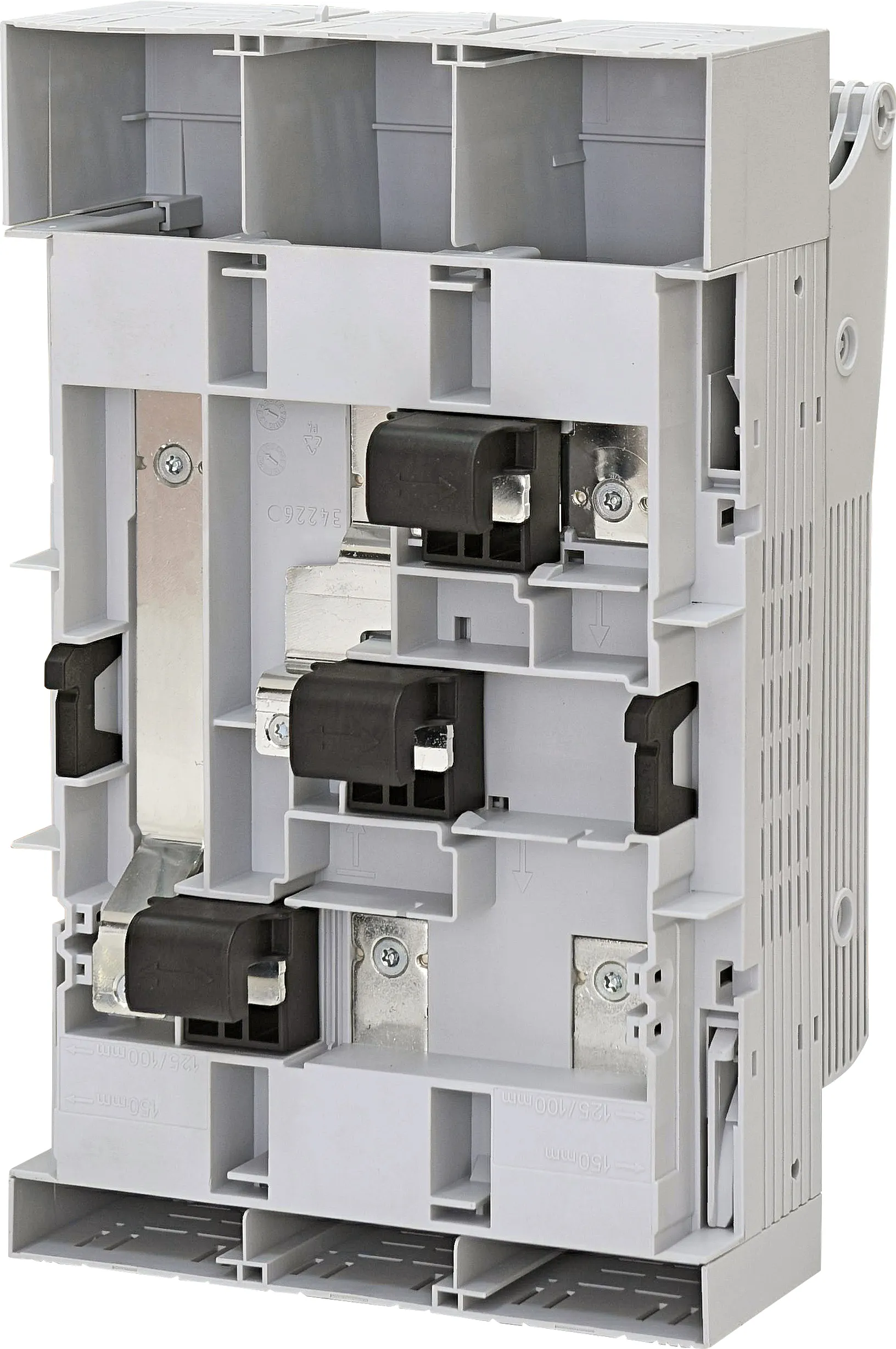

KVL-B-1 3p M10-M10 001690912
Specifikace
- Kód ETI:
- 001690912
- Popis:
- KVL-B-1 3p M10-M10
- Rated short-time withstand current Icw:
- 8.6kA
- Altitude (m):
- ≤ 2000m
- Rated operational current Ie AC-21 A/B at 690V (A):
- 250A
- Funkce:
- Fuse switch disconnector
- Počet pólů:
- 3
- Jmenovitý podmíněný pracovní proud (kA):
- 120kA
- Jmenovitá frekvence (Hz):
- 40Hz/60Hz
- Terminal screw:
- M10
- Tightening torque (Nm):
- 35Nm-30Nm
- Typ napětí:
- AC/DC
- Jmenovité impulsní výdržné napětí (kV):
- 8kV
- Velikost:
- NH1
- Třída přepětí:
- III
- Stupeň krytí IP:
- IP20
- Třída použití:
- AC-23B,AC-22B,AC-21B,DC-22B,DC-21B
- Okolní teplota (°C):
- -25°C/55°C
- Stupeň znečištění:
- 3
- Typ uchycení:
- Busbar mounting
- Jmenovité provozní napětí (V DC):
- 440V
- Jmenovité izolační napětí (V):
- 800V
- Max. jmenovité provozní napětí (V AC):
- 690V
- Ztrátový výkon (W):
- 22W
- Max. přípustná ztrátový výkon na pojistkovou vložku (W):
- 23W
Dokumenty
Logistické údaje
Produkt
- Váha
- 2.14 kg
- Celní sazba
- 85363090
- logis_net_width
- 184 mm
- logis_net_height
- 306 mm
- logis_net_depth
- 140 mm
Přepravní balení
- Množství
- 1
- EAN
- 3838895823025
- Váha
- 2.044 kg
- Množství - transport
- 110
Klasifikace ETIM
- Klasifikace
- EC001040
- Název třídy
- Fuse switch disconnector
- Version as main switch
- Ano
- Version as safety switch
- Ano
- Max. rated operation voltage Ue AC
- 690V
- Rated permanent current Iu
- 250A
- Suitable for fuses
- NH1
- Number of poles
- 3
- With error protection
- Ne
- Type of electrical connection of main circuit
- Screw connection
- Type of control element
- Cover grip
- Degree of protection (IP), front side
- IP20
