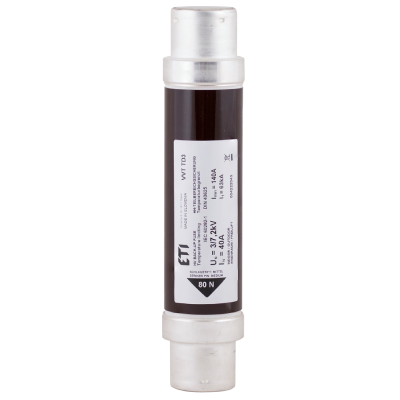

ETI VN (vysokonapěťové proudově omezující pojistkové vložky) s označením VVT TD3 jsou navrženy k ochraně zařízení v rozváděčích a dalších zařízeních (distribuční transformátory, výkonové kondenzátory, motory VN) **před tepelnými a dynamickými účinky zkratů a nadproudů. **
Vysokonapěťové pojistkové vložky ETI jsou navrženy tak, aby zajišťovaly stabilní a spolehlivé technické charakteristiky. Glazovaná porcelánová trubice (vyrobená ve vlastní keramické výrobě ETI) se vyznačuje mimořádně vysokou mechanickou a tepelnou odolností. Galvanicky chráněné kontaktní krytky z elektrolytické mědi jsou poniklované (Ni), pocínované (Sn) nebo na přání zákazníka postříbřené (Ag). Krytky jsou zalisovány do drážky trubice. Těsnost tohoto spojení je zajištěna speciálním těsněním odolným proti stárnutí a vysokým teplotám. Konstrukce a způsob výroby tavných prvků zajišťují přesné tolerance a stabilní časově-proudové charakteristiky. Tavné prvky jsou navinuty na keramickém nosiči a elektricky svařeny se speciálními měděnými pásky. Vnitřek trubice je vyplněn křemičitým pískem s přesně stanovenou zrnitostí a chemickým složením. Písek zajišťuje dobré a spolehlivé zhášení elektrického oblouku.
Důležitým prvkem konstrukce pojistkové vložky je také systém úderníku. Součástí tohoto systému je teplotně citlivý prvek, který reaguje v případě zvýšení teploty pojistkové vložky z různých příčin. Systém reaguje tak, aby krátkodobá přetížení nezpůsobovala zbytečné přerušení obvodu pojistkou. Teprve při překročení nepřípustných hodnot teploty pojistková vložka prostřednictvím úderníku otevře spínač. Díky těmto vlastnostem je „tepelný“ úderník ETI vhodný pro ochranu pojistkových vložek instalovaných v krytech nebo rozváděčích SF6, kde je vyžadována dodatečná ochrana proti nepřípustným teplotám.
Vysokonapěťové pojistkové vložky ETI jsou k dispozici s různými variantami úderníků:
VVA3: bez úderníku
Vysokonapěťové pojistkové vložky ETI MV/VV splňují následující normy a specifikace:
IEC 60282-1 „Pojistky omezující proud“, vydání 8.0 z 2020-04
DIN 43625 „Hochspannungs-Sicherungen; Nennspannung 3,6 bis 36kV; maβe für Sicherungseinsätze“
VDE 0670 T402, Wechselstromschaltgeräte für Spannungen über 1kV, „Auswahl von strombegrenzenden Sicherungseinsätzen für Transformatorstromkreise“
IEC TR 62655 „Tutorial and application guide for high-voltage fuses“
IEC 60644 „Specification for high-voltage fuse-links for motor circuit applications“
IEC 60549 „High-voltage fuses for external protection of shunt capacitors“
Typové zkušební certifikáty KEMA pro vypínací schopnost
Protokoly o zkouškách pro provedení 25kV, 38.5kV, 40.5kV a 42kV
Vysokonapěťové proudově omezující pojistkové vložky jsou základními součástmi elektrických systémů určenými k ochraně zařízení a zajištění provozní bezpečnosti. Tyto pojistkové vložky jsou speciálně navrženy tak, aby rychle a účinně přerušily poruchové proudy a omezily množství energie uvolněné při zkratu. Rychlým přerušením obvodu jsou VN pojistkové vložky navrženy k ochraně zařízení v rozváděčích a dalších zařízeních (distribuční transformátory, výkonové kondenzátory, motory VN) před tepelnými a dynamickými účinky zkratů a nadproudů. Časově-proudové charakteristiky těchto vysokonapěťových pojistkových vložek odpovídají normě IEC 60282-1, bod 3.3.3. Záložní pojistka.
Proudově omezující pojistkové vložky využívají pokročilé materiály a přesnou konstrukci, které umožňují rychlou reakci na nadproudové stavy. Obsahují tavný prvek uzavřený v izolačním tělese, který se při nadměrném proudu roztaví a vytvoří elektrický oblouk, jenž je téměř okamžitě zhašen. Tato schopnost výrazně snižuje propuštěnou energii a minimalizuje tepelné a mechanické namáhání okolního systému. Tyto pojistkové vložky jsou ideální pro aplikace, kde vysoké poruchové proudy představují závažné riziko.
Vysokonapěťové proudově omezující pojistkové vložky jsou široce používány v energetice, průmyslu a sektoru obnovitelných zdrojů energie a představují spolehlivé řešení pro ochranu elektrické infrastruktury. Jsou vhodné pro instalaci v:
vnitřních a venkovních rozváděčích RMU (Ring-Main Units)
pouzdrech izolovaných plynem SF6
zvláštních provozních podmínkách (odlišných od normálních podmínek popsaných v bodě 4.1 normy IEC 60282-1).
