Příslušenství pro RCBO

Úvod

Produktová řada ETI

Toto příslušenství rozšiřuje funkčnost a možnosti monitorování proudových chráničů s nadproudovou ochranou:

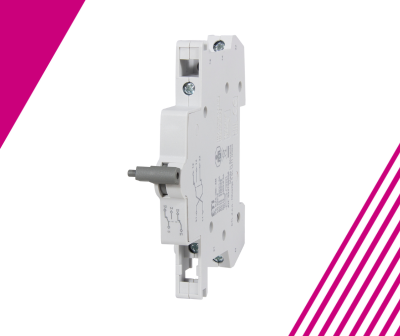

1. Pomocný spínač PS KZS-2M/4M

Hlavní funkcí pomocného spínače je vzdálená signalizace stavu kontaktů proudového chrániče s nadproudovou ochranou KZS. To umožňuje vzdálené monitorování elektrického systému nebo integraci do systémů řízení budov.

• Tento pomocný spínač je speciálně určen pro proudové chrániče s nadproudovou ochranou řad KZS-2M a KZS-4M.
• Slouží pro vzdálenou signalizaci stavu kontaktů KZS a montuje se na pravou stranu přístroje.
• PS KZS-2M/4M lze namontovat i dodatečně.
• Montážní šířka pomocného spínače je 0,5 modulu (9 mm).
• Během montáže musí být příslušný chránič ve vypnutém stavu.
• Pomocný spínač lze použít s proudovými chrániči KZS vyrobenými po 1. 10. 2018. Výrobní číslo je viditelné na spodní části přístroje a musí být větší než 18401.
• Svorky jsou bezpečné na dotyk.
• Technická data:
  • Jmenovité napětí: 230 V AC/DC, 110 V DC
  • Jmenovitá frekvence: 50/60 Hz, DC
  • Stupeň krytí: IP 20 (IP 40)
  • Průřez vodiče: 1,5 mm²
  • Šrouby svorek: M3 PH1
  • Utahovací moment: max. 0,5 Nm
  • Provozní teplota: -25 °C ... +40 °C
  • Skladovací teplota: -40 °C ... +70 °C
  • Kontakty: 1x NC, 1x NC/NO
  • Montážní poloha: jakákoliv
• Normy: EN 62019
• Stav pomocného spínače:
  • NO – spínací kontakt: v klidovém stavu je rozepnutý.
  • NC – rozpínací kontakt: v klidovém stavu je sepnutý.
• 1 – sepnutý, 0 – rozepnutý.
• Kompatibilita:
  • KZS-2M: kompatibilní
  • KZS-4M 3p: kompatibilní
  • KZS-4M 3p+N: kompatibilní
  • KZS-1M, KZS 1M-FN, KZS-2M2p, KZS-4M2p, KZS-R, AFDD: nekompatibilní

Toto příslušenství rozšiřuje možnosti použití proudových chráničů s nadproudovou ochranou ASTI a umožňuje vzdálenou signalizaci stavu kontaktů i integraci do komplexnějších elektrických instalací.
