Příslušenství pro MCB

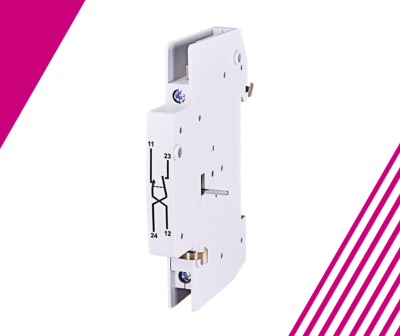

Pomocný / signální spínač (PS/SS ETIMAT P6/P10):

• Slouží k dálkové signalizaci stavu jističe.
• Montuje se na levou stranu jističe.
• Může být namontován při instalaci nebo dodatečně.
• Vnější rozměry se shodují s jističem, montážní šířka je 0,5 modulu (9 mm).
• Svorky jsou bezpečné na dotyk.
• Na jeden jistič lze pomocí speciálních propojovacích spon namontovat až tři spínače PS/SS.

VAROVÁNÍ: Na jednopólový jistič nemontujte tři pomocné/signální spínače.

Technické údaje:

• Jmenovité napětí: 230V AC/DC, 110V DC.
• Jmenovitý kmitočet: 50/60Hz, DC.
• Stupeň krytí: IP 20 (IP 40).
• Připojovací průřez svorek: 1,5mm².
• Šroub svorky: M3 PH1.
• Utahovací moment svorky: max. 0,5Nm.
• Kontakty: 1x NC , 1x NC/NO.
• Pro montáž dvou nebo tří spínačů PS/SS jsou k dispozici propojovací spony.

Napěťová spoušť (DA ETIMAT P6/P10):

• Slouží k dálkovému vypnutí jističe.

Dostupné typy a objednací kódy:

• DA ETIMAT P6/P10 12-60V AC/DC 001908411.
• DA ETIMAT P6/P10 110-250V AC/DC 001908412.
• DA ETIMAT P10/R 12-60V AC/DC 001908413.
• DA ETIMAT P10/R 110-250V AC/DC 001908414.

Pomocný spínač (PSM 80/125):

• Kontakty: 1x spínací kontakt (a), 1x rozpínací kontakt (b).
• Jmenovitý tepelný proud Ith: 8 A.
• Kategorie užití AC-13: 6 A / AC13 (250 V AC).
• Kategorie užití DC-13: 2 A/110 V DC; 0,5 A/230 V DC.

Napěťová spoušť (DA ETIMAT 80/125):

• Dostupné typy a objednací kódy:
• DA ETIMAT 80/125 12-60V AC/DC 002159320.
• DA ETIMAT 80/125 110-415V 002159321.
• Rozsah pracovního napětí: 12 V...60 V AC / DC; 110 V...415 V AC / 110 V...230 V DC.

Kryt svorek ETIMAT:

Zajišťuje lepší ochranu svorek proti dotyku živých částí.

Zamykací díl:

• Umožňuje uzamknout páčku v poloze "ZAP/VYP" pro zajištění bezpečnosti při údržbě nebo pro zabránění neoprávněné manipulaci.
