Příslušenství Eticonnect

Tyto univerzální komponenty jsou kompatibilní s celou řadou ETICONNECT a zajišťují základní funkce pro každou sestavu řadových svorek.

Koncové držáky

Koncové držáky jsou nezbytné pro bezpečné zajištění řadových svorek na DIN lištách TH35 a zabraňují jejich pohybu nebo uvolnění:

• ES-BTO (pružinový typ): Tento držák se montuje přímo na lištu bez použití šroubů, takže je ideální pro rychlou instalaci nebo v případech, kdy mají šrouby pro uchycení lišty vysoké hlavy.
• ES-BT/3 (šroubový typ): Pro maximální stabilitu se tento držák upevňuje k liště TH35 pomocí šroubu.

Označování a identifikace

Jasné a odolné označení je nezbytné pro snadnou identifikaci, vyhledávání závad a údržbu:

• Označovací štítky (řada ES-NU0851): Tyto štítky o rozměrech 8 x 5,1 mm jsou vhodné pro všechny typy řadových svorek se jmenovitým průřezem od 2,5 mm² do 240 mm². Jsou vyrobené z bílého polykarbonátu s černým popisem a jsou dostupné jako prázdné nebo s širokou škálou předtištěných čísel a symbolů (L1, L2, L3, N, PE atd.).
• Podpěry pro vlastní tisk: Pro vlastní štítky použijte podpěry ES-PTM (40 x 16,5 mm) a ES-PTMS (40 x 7 mm). Ty se používají s prázdnými označovacími štítky (ES-TAP1640AW a ES-TAP407AW), které lze podle potřeby tisknout pomocí tiskárny SmartPrint.

Ochranné kryty

Chraňte sestavu řadových svorek před nechtěným dotykem, prachem a neoprávněnou manipulací pomocí našich průhledných PVC krytů:

• Řada ES-PZM: Tyto kryty se dodávají v délce 2 m a montují se na polyamidové podpěry upevněné na standardní DIN lišty.
  • ES-PZM.4: Pro řadové svorky s celkovou výškou přibližně do 58 mm.
  • ES-PZM.6: Pro řadové svorky s celkovou výškou větší než 58 mm.

Pro přizpůsobení a rozšíření funkčnosti našich robustních šroubových řadových svorek je k dispozici široká škála příslušenství.

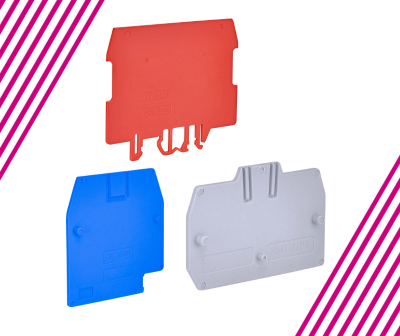

Koncové kryty a přepážky

• Koncové kryty (řada ESC-PT): Každá řada svorek vyžaduje na své odkryté straně izolační koncový kryt. Tyto kryty mají stejný profil jako příslušná řadová svorka a lze je použít k oddělení obvodů nebo ke zvýšení izolačních vzdáleností. Jsou dostupné pro většinu svorek řady ESC, zatímco vysokoproudé modely ESC-GPA (70–240 mm²) jsou kompaktní a koncové kryty nepotřebují.
• Přepážky (řada ESC-DFU): Tyto červené polyamidové přepážky se používají pro snadnější vizuální odlišení jednotlivých obvodů nebo ke zvýšení izolačních vzdáleností mezi sousedními řadovými svorkami nebo propojovacími můstky.
• Přepážky pro oddělení křížových propojů (řada ESC-DFM): Jsou speciálně navržené pro zajištění požadované izolační vzdálenosti mezi sousedními křížovými propoji a pro zabránění elektrickému průrazu.

Křížové propoje - můstky a ekvipotenciální můstky

• Systém „Easy Bridge“ (řady PTC/PTP): Tento systém využívá bezšroubové zasunovací můstky pro rychlé a bezpečné propojení. Můstky lze zasunout do dvojitého slotu, což umožňuje příčné či skokové propojení. Po vložení mají vlastní ochranu IPXXB.
  • Řada PTC: Neizolované můstky dostupné ve 2- a 10-pólových variantách. Doporučuje se jejich použití s ochranným krytem tvaru U (ESC-PRP).
  • Řada PTP: Izolované můstky v červené nebo modré barvě, dostupné ve 2-, 3- a 10-pólových variantách.
• Šroubovací propojovací můstky (ESC-POF): Pro robustní propojení dvou sousedních řadových svorek se můstky ESC-POF skládají z vodivé destičky, dvou šroubů a dvou návlaček.
• Ekvipotenciální můstky (ESC-PMP): Tyto můstky se používají společně se šrouby a návlačkami ESC-CPM a umožňují propojení několika řadových svorek. Jsou dostupné pro modely 16 mm² a 35 mm².

Speciální příslušenství

• Pro odpojovací svorky pro testovací a měřící obvody (ESC-SCB):
  • Izolované zásuvky (ESC-PSD): Tyto červené zásuvky se přišroubují na vodivou část těla řadové svorky a poskytují bezpečný bod pro připojení testovacích sond.
  • Zkratové desky (ESC-SCB.6/PO): Jsou dostupné ve variantách pro 2 nebo 4 sousední svorky a používají se k vytvoření speciálních křížových propojení a k současnému propojení více sousedních svorek.
• Pro pojistkové svorky (ESC-SFR):
  • LED indikátory (ESC-LED): U modelů ESC-SFR.4 signalizují stav vybavení pojistky. Jsou vhodné pro střídavé i stejnosměrné obvody.
  • Vodivé prvky: Mosazný propojovací válec (ESC-CO/05) lze vložit místo pojistky a použít pro funkci odpojovače. K dispozici je také držák diody ESC-SFR/3A.

Příslušenství pro řadu ESH je navrženo tak, aby doplňovalo její rychlou technologii připojení bez použití nářadí:

• Koncové kryty (řada ESH-EFC/PT): Izolační koncové kryty jsou dostupné pro všechny modely, včetně napájecích / propustných, vícevodičových a patrových variant, v šedé i modré barvě.
• Křížové propoje - můstky (řada ESH-EFB): Systém „Easy Bridge“ pro Push-In svorky využívá 10-pólové izolované můstky v červené nebo modré barvě.
  • Tyto můstky lze snadno zkrátit na požadovanou délku a propojit tak libovolný počet sousedních svorek.
  • Zasunují se do dvojitého slotu a nevyžadují žádnou dodatečnou izolační ochranu. Můstky jsou dostupné pro různé průřezy řadových svorek (např. ESH-EFB.1, ESH-EFB.2, ESH-EFB.4, ESH-EFB.6).

Řada ESP je doplněna širokým výběrem příslušenství pro univerzální konfigurace odolné proti vibracím:

• Koncové kryty (řada ESP-HMT): Pro každý typ a průřez pružinové řadové svorky jsou dostupné specifické koncové kryty, včetně napájecích / propustných svorek, svorek pro ochranný vodič, patrových svorek a distribučních výkonových svorek.
• Přepážky:
  • ESP-DFH: Červené polyamidové přepážky používané pro vizuální oddělení skupin svorek nebo ke zvýšení izolačních vzdáleností.
  • ESP-DFM/500: Speciální červená přepážka pro oddělení křížových propojů a zajištění izolační vzdálenosti mezi sousedními křížovými propoji.
• Křížové propoje - můstky (řady ESP-PTC/PTP): Pružinové řadové svorky rovněž využívají bezšroubový zasunovací systém „Easy Bridge“. Tyto můstky umožňují příčné či skokové propojení a po vložení mají vlastní ochranu IPXXB. Jsou dostupné jako neizolované (PTC) nebo izolované v červené a modré barvě (PTP).
• Příslušenství pro distribuční výkonové svorky (ESP-HMR): Tyto distribuční svorky jsou navrženy pro propojení se standardními řadovými svorkami ESP-HMM pomocí PTC můstků. Důležité: Pro správné zapojení PTC propoje do distribuční svorky je nutné odstranit jeho druhý pól.
• Speciální označovací štítky: Nejmenší pružinové svorky 1,5 mm² (ESP-HMM.1, ESP-HTE.1) vyžadují specifické popisovací pásky ESP-SHZ a ESP-SH004S, protože nejsou kompatibilní se standardními štítky ES-NU.
