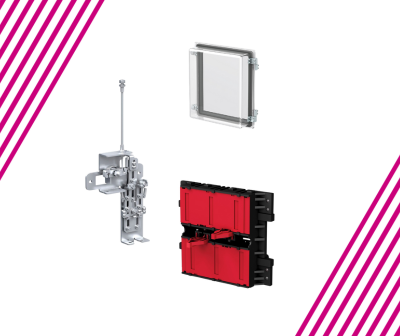

Dostupné příslušenství pro hlavní jednotku, výsuvný rám a samostatně uvedené komponenty.
Nemáte žádné produkty v košíku. Navštivte prosím náš katalog produktů a přidejte některé produkty do košíku.
Procházet produktyPříslušenství ACB
Produktová řada ETI
- Motor natahování pružiny: Slouží k natažení střádací spínací pružiny. K dispozici pro různá AC/DC napětí, včetně 110 V, 220 V, 24 V, 48 V a 125 V.
- Zapínací cívka: Slouží k elektrickému zapnutí jističe. K dispozici pro AC/DC 110 V, 220 V a DC 24 V, 48 V, 125 V, stejně jako AC 380 V a 440 V.
- Vypínací cívka (SHT): Slouží k elektrickému vybavení jističe. K dispozici pro AC/DC 110 V, 220 V a DC 24 V, 48 V, 125 V, stejně jako AC 380 V a 440 V.
- Sekundární vypínací cívka: Přídavná vypínací cívka poskytující druhý elektrický vypínací obvod. K dispozici ve stejných napěťových rozsazích jako hlavní vypínací cívka. Podpěťovou spoušť a sekundární vypínací cívku nelze instalovat současně.
- Monitorování vypínacího obvodu: Monitoruje vypínací obvod.
- Podpěťová spoušť (UVT): Vybaví jistič, pokud ovládací napětí klesne pod stanovenou vybavovací úroveň. K dispozici pro AC/DC 110 V, 220 V a DC 24 V, 48 V, 125 V, stejně jako AC 380 V a 440 V. Nelze ji použít současně se sekundárním vypínáním (SI).
- Pomocný spínač (pomocné kontakty): Standardní provedení ACB obsahuje 5 párů pomocných kontaktů (5 NO a 5 NC).
- Závěsná oka: Pro manipulaci a instalaci.
- Mechanické blokování: Zabraňuje současnému zapnutí stanovených kombinací 2 nebo 3 jističů podle zvoleného schématu blokování. Vyžaduje externí montážní sadu a předinstalované komponenty v hlavní jednotce (v objednacím kódu označené „B0“). Externí montážní sady jsou k dispozici pro blokování 2 nebo 3 jističů, pro různé velikosti rámu a počty pólů, a to pro výsuvné i pevné provedení.
- Mezifázová přepážka: Zajišťuje izolaci mezi fázemi.
- Uzamykatelný kryt tlačítek ON/OFF: Zabraňuje neúmyslnému nebo neoprávněnému ovládání tlačítka ON nebo OFF a lze jej uzamknout až třemi visacími zámky.
- OCR (nadproudová spoušť): Je vybavena rozšířenými funkcemi monitorování elektrických veličin, včetně monitorování teploty, záznamu poruch a ukládání dat. Různé typy (N, A, P, H) nabízejí odlišné ochranné funkce a vlastnosti. V závislosti na typu OCR zahrnují ochranné funkce nadproudovou ochranu s dlouhým zpožděním, nadproudovou ochranu s krátkým zpožděním, okamžitou nadproudovou ochranu a ochranu proti zemní poruše (L, S, I, G).
- Zámek na klíč: Uzamkne jistič ve stanovené provozní poloze a zabrání jeho ovládání bez odpovídajícího klíče. Montuje se na hlavní jednotku a objednává se přidáním „AB“ do objednávkového formuláře. K dispozici jsou dva typy: blokování ON (uzamkne jistič v zapnuté poloze) a blokování OFF (uzamkne jistič ve vypnuté poloze).
- Zařízení proti chybnému zasunutí: Zabraňuje nesprávnému zasunutí.
- Upevňovací blok
- Počítadlo cyklů ON-OFF: Mechanické 5místné počítadlo zobrazující počet cyklů zapnutí a vypnutí provedených vzduchovým jističem.
- Tlačítko resetování výstražného spínače OCR: Slouží k resetování výstražného spínače nadproudové spouště.
- Testovací propojka: Pro účely testování.
- Výsuvná rukojeť: Slouží k přesouvání výsuvného jističe mezi jeho provozními polohami.
- Řídicí jednotka časového zpoždění podpěťové spouště: Používá se společně s podpěťovou spouští pro časově zpožděné vybavení.
- Modul pro zabránění vzdálenému zapnutí
- Modul monitorování teploty
- Krátký kontakt „b“: K dispozici pouze pro systémy automatického připojení a připojuje se ke svorkám 51 a 52.
- Polohový spínač: Poskytuje elektrickou indikaci polohy jističe ve výsuvném rámu. Nelze jej použít v překrývajících se konfiguracích a lze jej instalovat pouze na pravou stranu výsuvného rámu. K dispozici jsou různé typy s odlišnými konfiguracemi kontaktů pro polohy ZKOUŠKA, PŘIPOJENO, IZOLOVÁNO a ZASUNUTO.
- Mechanické blokování: Umožňuje mechanické blokování až 3 přístrojů ve výsuvném i pevném provedení.
- Mezifázová přepážka
- Polohový spínač ovládaný mechanismem
- Zařízení proti chybnému zasunutí
- Bezpečnostní závěrka: Součást standardního provedení.
- Ochranný kryt proti elektrickému oblouku
- Kryt ovládacích svorek: K dispozici pouze pro systémy automatického připojení.
- Provedení odpínače: K dispozici pro všechny proudové velikosti.
- Vzduchové jističe pro retrofit: Retrofit řešení lze navrhnout tak, aby odpovídala hlavním rozměrům, počtu pólů, uspořádání hlavních připojení a dalším relevantním rozhraním dříve instalovaných vzduchových jističů. Tím lze omezit nutnost úprav přípojnic a rozváděče a zkrátit dobu instalace i požadované odstávky.
- Konfigurace svorek hlavního obvodu: Pro modely EPL/EPH s rámem A (630 A až 1600 A) a rámem B (2000 A až 3200 A) jsou k dispozici horizontální a vertikální připojení. Pro proudy nad 4000 A jsou vyžadovány další komponenty. Pro instalace s omezeným prostorem pro připojení je k dispozici také přední připojení.
- Dveřní příruba: Poskytuje stupeň krytí IP20. Pro krytí IP31 je nutné zvolit dveřní přírubu s těsněním. Kryt IP poskytuje stupeň krytí IP55.
- Protiprachový kryt: Stupeň krytí IP52.
- Napěťový modul (EPLH-VM): Je vyžadován při použití pokročilých typů OCR P a H.
- IR teplotní senzor: Umožňuje bezkontaktní měření teploty v rozsahu -5 °C až 250 °C. Doporučená snímací vzdálenost je 50-80 mm. Pro přesné měření by měl být povrch měřeného objektu nereflexní; doporučuje se matný černý povrch.
- Pokročilé ochranné funkce: V závislosti na typu OCR jsou pro náročné aplikace k dispozici další ochranné, monitorovací, měřicí a diagnostické funkce.
- 100% jmenovitý proud neutrálního vodiče: N pól je navržen pro trvalé zatížení proudem odpovídajícím 100% jmenovitého proudu fázového vodiče, což umožňuje použití v aplikacích s nesymetrickým zatížením a jednofázovými zátěžemi.
