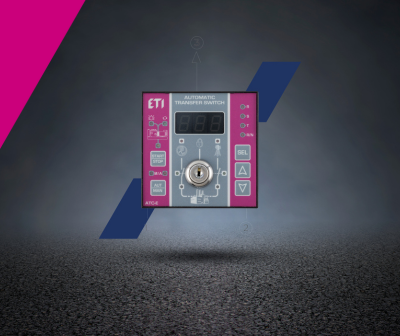

Hlavní vlastnosti ATS řídících zařízení ATC-E a ATC-B:

• LED segmentový displej se 3 pozicemi pro zobrazení stavu systému a informací.
• Měření napětí na 3 fázích sítě (primárního zdroje) a generátoru (alternativního zdroje).
• Reléové výstupy na ovládání spínacích zařízení.
• Rozměry předního panelu 96 x 96 mm.
• LED indikace 15 funkcí poskytující přehlednou vizuální informaci o stavu a provozu zařízení.
• Manuální a automatický provoz umožňující flexibilní ovládání.
• Vzdálené spuštění generátoru.
• Napájecí napětí 8–30 V DC.

Technická data:

• ATC-E: ATS řídící zařízení s kontaktním blokem alarmu.
• ATC-B: ATS řídící zařízení bez kontaktního bloku alarmu.

Dostupná dokumentace:

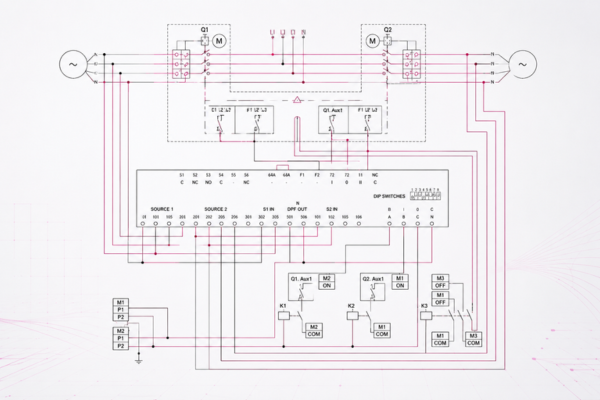

• Připojovací diagramy: Podrobné diagramy pro modely ATC-E a ATC-B jsou uvedeny v katalogu.
• Příklady připojení: Znázornění připojení řídících zařízení v jednofázových a třífázových systémech.

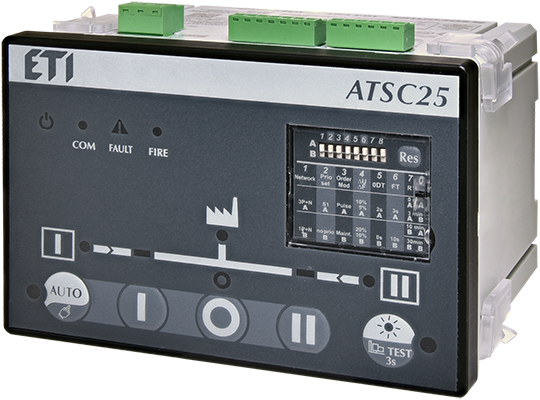

Hlavní vlastnosti ATS řídícího zařízení ATSC25:

• Miniaturní DIP přepínače umožňují rychlé a jednoduché nastavení zařízení.
• Možnost provozu v aplikacích Síť/Síť nebo Síť/Generátor, což poskytuje flexibilitu pro různé konfigurace zdrojů napájení.
• Indikace stavu zařízení, RS komunikace, poruch a nouzových situací.
• Napěťová citlivost na všech fázích a kontrola správného směru otáčení.
• 24 V DC pomocné napájení pro volitelné použití.
• Vestavěný dvojitý napájecí zdroj pro zajištění nepřetržitého provozu výkonového přepínače s motorovým pohonem (MLBS).
• Montáž do dveří nebo na DIN lištu.
• Požární vstup uvede zařízení do neutrální pozice a zvyšuje tak bezpečnost v nouzových situacích.

Technická data:

• Napájení z měřeného obvodu: 184–300 V AC.
• Měřicí rozsah: lineární 90–520 V AC a fázový 50–300 V AC.
• Napětí nouzového vstupu (požární): 12–24 V DC.
• Komunikační rozhraní: RS485.
• Provozní teplota: -25 °C až +60 °C.
• Rozměry (V x Š x H): 96 x 144 x 106 mm.

Další vlastnosti:

• Integrované napájení MLBS (výkonový přepínač s motorovým pohonem).
• Možnost napájení 24 V DC.
• Provozní režim Síť/Síť nebo Síť/Generátor.
• Manuální nebo automatický provoz.
• Samo-testovací funkce.
• Nastavitelná hystereze pro napětí a frekvenci.
