Motorové spouštěče

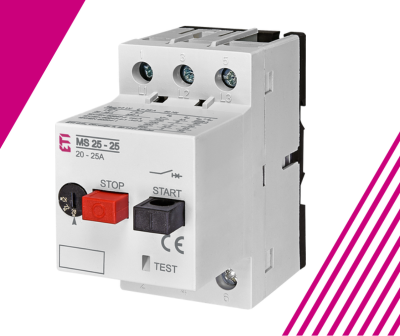

• Proudový rozsah: 0,4 A až 52 A, vhodný pro široký rozsah velikostí motorů.
• Tepelná ochrana proti přetížení: Nastavitelné tepelné spouště („a spouště“) umožňují přesné nastavení jmenovitého proudu chráněného motoru.
• Magnetická ochrana proti zkratu: Pevně nastavené okamžité zkratové spouště („n spouště“) nastavené na 12násobek jmenovitého proudu zajišťují spolehlivou ochranu proti zkratu a bezproblémový rozběh motoru.
• Bezpojistkové kombinace spouštěčů: Lze je kombinovat se stykači a vytvářet tak bezpojistkové kombinace spouštěčů.
• Široký rozsah provozních teplot: Vhodné pro použití v různých klimatických podmínkách, s přípustnou okolní teplotou od -20 °C do +55 °C při plném jmenovitém proudu.

• Proudový rozsah: 0,16 A až 80 A, který pokrývá široké spektrum motorových aplikací.
• Pevně nastavená zkratová spoušť: Zkratová spoušť je pevně nastavena na 13násobek jmenovitého proudu (Iu), což zajišťuje spolehlivou ochranu.
• Citlivost na výpadek fáze: V souladu s IEC/EN 60947-4-1 zajišťuje ochranu při výpadku fáze.
• Teplotní kompenzace: Zajišťuje spolehlivou vypínací charakteristiku při různých teplotách okolí.
• Funkce hlavního vypínače: Lze použít také jako hlavní vypínač, což rozšiřuje možnosti použití.

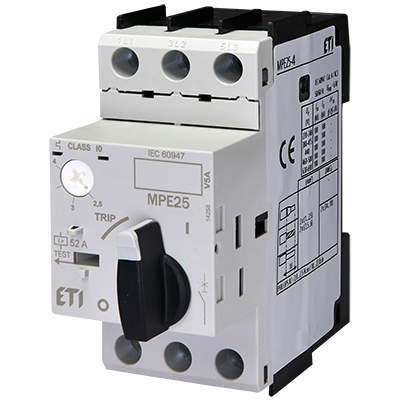

• Vysoká vypínací schopnost: Modely MPE25 do 10 A při 400/415 V jsou samostatně jištěné, zatímco modely nad 10 A mají vypínací schopnost 50 kA při 400/415 V. Modely MPE80 poskytují vypínací schopnost 60 kA při 380 V.
• Variabilní možnosti montáže: K dispozici je různé příslušenství, například externí otočné rukojeti s dveřní vazbou, izolované kryty, kryty pro zapuštěnou montáž a připojovací svorky Push-In, které umožňují flexibilní instalaci.

Motory jsou nedílnou součástí celé řady průmyslových a komerčních aplikací, kde pohánějí stroje, čerpadla, ventilátory a další zařízení. Jsou vystaveny různým elektrickým poruchám, které mohou vést k jejich poškození, odstávkám a nákladným opravám. Motorové spouštěče hrají důležitou roli při omezení těchto rizik a chrání motory před:

• Přetížením: Vzniká, když je motor po delší dobu zatěžován proudem vyšším než jeho jmenovitá hodnota. Přetížení může způsobit přehřátí, poškození izolace a spálení motoru.
• Zkratem: Vzniká vytvořením cesty s velmi nízkým odporem v elektrickém obvodu, což vede k náhlému nárůstu proudu. Zkrat může způsobit vážné poškození motoru, vodičů a dalších součástí.
• Výpadkem fáze: Nastává při výpadku jedné nebo více fází napájení. To může způsobit nesymetrické proudové zatížení motoru, které vede k přehřátí a možnému poškození.

Motorové spouštěče kombinují dva hlavní ochranné mechanismy:

• Tepelná ochrana proti přetížení: Tento mechanismus chrání před přetížením pomocí bimetalového prvku, který se při nadměrném proudu zahřívá. Zahříváním se bimetal deformuje, až nakonec aktivuje vypínací mechanismus a přeruší přívod proudu k motoru. Doba vybavení je nepřímo úměrná velikosti proudu, takže při vyšším nadproudu dojde k rychlejšímu vypnutí.
• Magnetická ochrana proti zkratu: Tento mechanismus zajišťuje okamžitou ochranu proti zkratu. Při zkratu vznikne náhlý nárůst proudu, který vytvoří silné magnetické pole a aktivuje vypínací mechanismus motorového spouštěče, čímž okamžitě přeruší poruchový proud.

Motorové spouštěče jsou k dispozici v různých typech a provedeních podle konkrétních aplikací a požadavků motoru:

• Ručně ovládané motorové spouštěče: Tyto základní motorové spouštěče umožňují manuální ovládání ZAP/VYP a poskytují tepelnou ochranu proti přetížení. Obvykle se používají pro menší motory a jednodušší aplikace.
• Automatické motorové spouštěče: Tyto sestavy umožňují automatické řízení a ochranu a využívají stykače pro zapínání a vypínání motoru. Často zahrnují funkce, jako je dálkové ovládání, ochrana proti přetížení a ochrana proti zkratu.
• Kombinované motorové spouštěče: Tyto integrované jednotky kombinují motorový spouštěč se stykačem v jednom krytu a představují kompaktní a praktické řešení pro řízení a ochranu motoru.

Při výběru vhodného motorového spouštěče je třeba zohlednit několik hlavních faktorů:

• Proud motoru při plném zatížení (FLA): Jedná se o proud odebíraný motorem při jeho jmenovitém výkonu. Jmenovitý proud motorového spouštěče by měl být stejný nebo mírně vyšší než FLA motoru, aby byla zajištěna správná ochrana proti přetížení.
• Rozběhový proud motoru: Při rozběhu odebírají motory výrazně vyšší proud než při běžném provozu. Motorový spouštěč musí být schopen tento rozběhový proud zvládnout bez nežádoucího vybavení.
• Jmenovité napětí: Jmenovité napětí motorového spouštěče musí odpovídat napájecímu napětí motoru.
• Vypínací schopnost při zkratu: Tato hodnota udává maximální zkratový proud, který je motorový spouštěč schopen bezpečně vypnout.
• Typ motoru: Různé typy motorů mají odlišné rozběhové charakteristiky a požadavky na ochranu. Například jednofázové motory mohou vyžadovat jiné řešení než třífázové motory.
