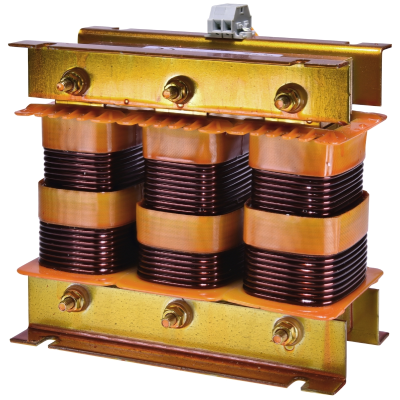

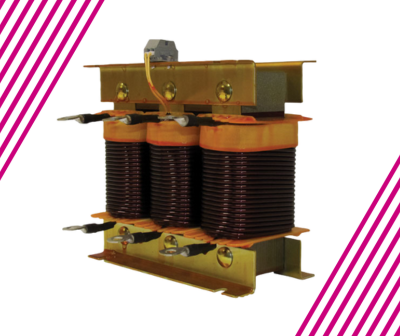

Kompenzační tlumivky

• Nízkoztrátové magnetické plechy: Konstrukce z nízkoztrátových magnetických plechů zajišťuje vysokou účinnost a minimální energetické ztráty.
• Izolace třídy F: Vyrobeno s měděnými vodiči pro trvalý provoz třídy F (155°C), které zajišťují vysokou tepelnou odolnost.
• Relé tepelné ochrany: Vybaveno relé tepelné ochrany proti přehřátí.
• Konstrukce pro ventilaci: Vinutí jsou oddělena pro zvýšení ventilace a zlepšení odvodu tepla.
• Standardní snižující faktory: Dostupné se snižujícím faktorem 7 % a 14 %, s rezonančními frekvencemi 189 Hz a 134 Hz pro sítě 50 Hz.
• Normy: Filtry splňují normy IEC-60289 a IEC-076.
• Přípustné přetížení: Navrženo pro přípustné přetížení 1,07 x In.
• Linearita indukčnosti: Linearita indukčnosti je při 1,60 x In.
• Napěťová odolnost: Filtry mají napěťovou odolnost 4 kV.
• Stupeň krytí: Filtry mají stupeň krytí IP00.

Filtry řady HFL mají následující hlavní technické parametry:

• Tolerance „L“: 3 %.
• Tepelná izolace: Filtry jsou navrženy s tepelnou izolací pro odolnost vůči vysokým teplotám.
• Okolní teplota: Provoz při okolní teplotě 45°C.
• Tepelná třída: Konstrukce v tepelné třídě F (155°C).
• Maximální teplota vinutí: Maximální teplota vinutí nesmí překročit 90°C.
• Snižující faktory: Dostupné hodnoty 7 % a 14 %.
• Rezonanční frekvence: 189 Hz pro snižující faktor 7 % a 134 Hz pro snižující faktor 14 % při síťové frekvenci 50 Hz.
• Materiál vodiče: Dostupné s měděnými (Cu) i hliníkovými (Al) vodiči.
• Kompatibilita s kondenzátory: Navrženo pro použití s kondenzátory LPC.

Řada HFL zahrnuje různé modely s různými hodnotami jalového výkonu a materiály vodičů:

• HFL 7/x Cu: Filtry s měděným vodičem a snižujícím faktorem 7 %
  • .Dostupné ve výkonech od 5 kVAr do 100 kVAr.
• HFL 14/x Cu: Filtry s měděným vodičem a snižujícím faktorem 14 %.
  • Dostupné ve výkonech od 5 kVAr do 50 kVAr.
• HFL 7/x Al: Filtry s hliníkovým vodičem a snižujícím faktorem 7 %.
  • Dostupné ve výkonech od 20 kVAr do 50 kVAr.
• HFL 14/x Al: Filtry s hliníkovým vodičem a snižujícím faktorem 14 %.
  • Dostupné ve výkonech od 20 kVAr do 50 kVAr.

Poznámka: „x“ v označení typu výrobku představuje hodnotu jalového výkonu filtru v kVAr.

Výběr správného filtru závisí na několika faktorech, například na typu zátěže, úrovni harmonického zkreslení a požadované kompenzaci. Tabulky uvedené v podkladech lze použít jako referenci pro výběr vhodného filtru.

• Filtry se snižujícím faktorem 7 % se obecně používají v sítích s vysokým výskytem 5. a vyšších harmonických.
• Filtry se snižujícím faktorem 14 % jsou vhodné pro sítě s vysokým výskytem 3. harmonické.

• Filtry musí být zapojeny sériově s kondenzátory, aby vytvořily laděný obvod.
• Zajistěte dostatečné větrání kolem filtrů, aby nedocházelo k přehřívání.
• Pro správnou montáž a instalaci se řiďte výkresy mechanických rozměrů.
