Úvod

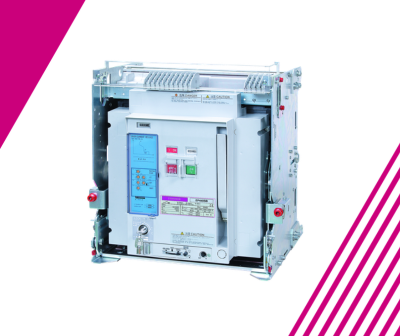

Vzduchové jističe (ACB) jsou důležitou součástí elektrických energetických systémů a poskytují spolehlivou ochranu rozvodů, generátorů a dalších zařízení s vysokými proudy. Tyto jističe využívají vzduch jako izolační a zhášecí médium, díky čemuž jsou vhodné pro vysokonapěťové aplikace a aplikace s vysokými proudy. Vzduchové jističe jsou navrženy tak, aby při přetížení nebo zkratu automaticky přerušily tok elektrického proudu, chránily cenná zařízení a zajišťovaly stabilitu distribučních sítí.

Vlastnosti

Space Optimization

ETIPOWER ACBs feature the world's smallest depth, allowing for significant space savings in switchboards.

Enhanced Safety

Enhanced Safety with Internal Arc Energy Dissipation: The unique "Double Break" arc chamber effectively dissipates all arc energy within the ACB itself. This eliminates the need for clearance between the ACB and nearby earthed metal, further contributing to space reduction and cost efficiency.

Ease of Maintenance

The fixed and moving main contacts can be effortlessly replaced in the field. This simplifies maintenance procedures and minimizes downtime. Each pole replacement takes approximately 15 minutes.

Versatile Terminal Arrangements: ETIPOWER ACBs offer flexibility in installation with three main circuit terminal arrangements: vertical, horizontal, and front connections. Additionally, different terminal arrangements can be specified for the line and load sides to accommodate specific project requirements.

Advanced Protection with RMSD Sensing: The series is equipped with RMSD sensing overcurrent releases (OCRs), providing a wide range of protection functions.

Prolonged Service Life: The "Double Break" main contact system ensures rapid interruption of short circuit currents and significantly reduces wear on the main contacts, leading to an extended operational lifespan.

Produktová řada ETI

Velikosti pro různé požadavky:

Vzduchové jističe ETIPOWER jsou k dispozici ve třech velikostech těla, s rozsahem proudů od 800A do 6300A a napětím až do 690V:

Velikost 1: 800A až 2000A.
Velikost 2: 2500A až 3200A (typ SB při 4000A je k dispozici ve velikosti 1 i velikosti 2).
Velikost 3: 4000A až 6300A.

Flexibilní možnosti montáže:

Velikosti 1 a 2 jsou k dispozici ve výsuvném i pevném provedení. Zdroje neuvádějí, zda jsou výsuvné a pevné varianty k dispozici také pro velikost 3.

Varianty vypínací schopnosti:

Pro různé požadavky aplikací jsou k dispozici dva typy vypínací schopnosti:

Typ S (standardní): 65kA až 100kA.
Typ H (vysoká vypínací schopnost): 80kA až 120kA (volitelné).

Vzduchové jističe ETIPOWER nabízejí výběr ze tří nadproudových spouští OCR pro přizpůsobení ochrany konkrétním požadavkům:

AGR-11: Standardní OCR s otočným nastavením poskytuje proudovou ochranu, ochranu proti přetížení a zemní poruše, ochranu neutrálního vodiče a signalizaci přetížení.
AGR-21/22B LCD: Pokročilá OCR poskytující ochranu a měření proudu. Obsahuje signalizaci vybavení pro jednotlivé funkce a podporuje komunikaci prostřednictvím protokolu M-bus.

Vylepšená OCR AGR-31B: Tato OCR je vybavena podsvíceným displejem a nabízí komplexní ochranné a měřicí funkce, včetně měření proudu, napětí, výkonu a dalších parametrů. Pro každou funkci poskytuje trvalou signalizaci vybavení, což umožňuje lepší monitorování a diagnostiku.

Systém zónového blokování EP: Tento systém selektivity zajišťuje, že jistič nejblíže poruše vypne jako první bez ohledu na nastavení krátkého časového zpoždění. Rychlá reakce umožňuje rychlé odpojení poruchy a omezuje rozsah poškození a dobu odstávky.
Dvojité spínací a rozpínací cívky: Pro kritické aplikace mohou být vzduchové jističe ETIPOWER vybaveny dvojitými spínacími a rozpínacími cívkami. Tato redundance zajišťuje vysokou spolehlivost řízení a provozu, zejména v UPS obvodech připojených ke kritickým zátěžím.
Flexibilní možnosti uzemnění: Konstrukce vzduchových jističů ETIPOWER umožňuje uzemnění buď přípojnice, nebo obvodu nízkonapěťového systému, což poskytuje flexibilitu při konfiguraci uzemnění.

Více úrovní krytí IP:

Dveřní příruba: Standardně poskytuje krytí IP20.
Dveřní příruba s těsněním: Poskytuje krytí IP31.
Kryt IP: Poskytuje stupeň krytí IP55 (IEC 60529) a lze jej namontovat i v případě, že je tělo jističe v poloze IZOLOVÁNO.

Další mechanické a elektrické bezpečnostní prvky:

Počítadlo cyklů ON-OFF: Mechanické 5bitové počítadlo zobrazuje počet cyklů zapnutí a vypnutí provedených vzduchovým jističem a usnadňuje plánování údržby.
Kryt tlačítek ON-OFF: Zabraňuje neúmyslnému nebo neoprávněnému ovládání a lze jej uzamknout až třemi visacími zámky.
Uzamykatelná páčka polohy: Blokuje tělo jističe v poloze PŘIPOJENO, ZKOUŠKA nebo IZOLOVÁNO, zabraňuje nechtěnému vytažení a lze ji zajistit až třemi visacími zámky.
Zámek na klíč: K dispozici je typ blokování ON a typ blokování OFF, které omezují ovládání pouze na oprávněné osoby s odpovídajícím klíčem.

Řada vzduchových jističů EP na vyžádání představuje pokročilé řešení pro ochranu elektrických systémů. Díky jedinečným vlastnostem, komplexní produktové řadě, inteligentním ochranným funkcím a robustním bezpečnostním prvkům zajišťuje ETIPOWER spolehlivou distribuci elektrické energie pro širokou škálu aplikací.

Použití

Spolehlivá ochrana a řízení nízkonapěťových elektrických systémů

Vzduchové jističe (ACB) jsou klíčovými prvky nízkonapěťových distribučních soustav. Používají se především k ochraně elektrických obvodů a zařízení před poškozením způsobeným přetížením, zkratem a zemní poruchou. Kromě ochranné funkce umožňují vzduchové jističe bezpečné spínání a odpojení zdrojů napájení během údržby nebo v nouzových situacích.

Vzduchové jističe jsou navrženy pro aplikace s vysokými proudy, obvykle nad 800 A, a nejčastěji se používají v hlavních rozvodech elektrické energie. Díky schopnosti přerušit vysoké poruchové proudy a dlouhé mechanické a elektrické životnosti jsou vhodné pro náročné provozní podmínky.

Hlavní vlastnosti:

Vysoká vypínací schopnost pro spolehlivou ochranu v kritických aplikacích.
Široký rozsah jmenovitých proudů a velikostí rámu.
Spouště dostupné v tepelně-magnetickém nebo pokročilém elektronickém provedení.

Nastavitelné parametry ochrany pro selektivní koordinaci a optimalizaci systému.
Modulární konstrukce pro snadnou instalaci, údržbu a modernizaci.
Možnosti komunikace a dálkového řízení pro inteligentní správu energie (u pokročilých modelů).

Hlavní rozváděče v průmyslových a komerčních budovách.
Distribuce elektrické energie v infrastrukturních projektech.
Ochrana generátorů a transformátorů.

Kritické systémy v nemocnicích, datových centrech a na letištích.
Instalace obnovitelných zdrojů energie a záložní systémy.

Vysoká úroveň bezpečnosti osob a zařízení.
Flexibilita při návrhu a konfiguraci systému.
Dlouhá provozní životnost a vysoká mechanická odolnost.
Soulad s mezinárodními normami (např. IEC 60947-2).

Vzduchové jističe představují robustní a flexibilní řešení pro moderní elektrické sítě, které zajišťuje nepřetržitý provoz a ochranu systému za všech provozních podmínek.
