Úvod

Regulátory jalového výkonu jsou nezbytné pro řízení jalového výkonu v elektrických systémech. Hrají klíčovou roli při snižování nákladů na elektrickou energii optimalizací účiníku a zajištěním efektivního využití elektrické infrastruktury. Správný regulátor jalového výkonu a správné navržení systému PFC (Power Factor Correction - kompenzace účiníku) jsou klíčové pro snížení nákladů za jalovou energii. Optimalizací účiníku může řada PFC pomoci snížit náklady na energii a zvýšit účinnost elektrických systémů. Poskytuje spolehlivá, inteligentní a pokročilá řešení pro účinné snižování jalové energie a dlouhou životnost systémů PFC.

Vlastnosti

Circular Usage of Steps: Controllers switch steps with the same power circularly to ensure equal usage and extend their lifespan.

Fast Action: Optimal regulation is achieved in a single cycle with minimal switching.

Monitoring Capabilities: The controllers monitor various electrical parameters including U, I, P, Q, S, cos , THDU, THDI, and odd harmonics up to the 19th order, as well as temperature.

Multiple Regulation Methods: The controllers support three regulation methods: Average Power Factor Regulation, SHTD and Instantaneous Power Factor.

Automatic Detection: They offer automatic or manual configuration of measuring circuits and detection of connected capacitor steps.

Universal Current Transformer Input: The controllers support universal current transformer inputs for both .. /1A and .. /5A.

Temperature Monitoring: An internal temperature sensor allows for ventilator control and step disconnection based on temperature levels.

De-compensation Ready: These controllers are compatible with de-compensation reactor steps.

Operation Monitoring: The controllers monitor switching operations and operation time.

Step Settings: They provide settings for discharging and minimum operation time for each step.

Alarm Output: The last step output can be programmed for alarm purposes. The PFC 12 RS has an independent alarm output.

Second Tariff: The PFC 12 RS can activate a second tariff via an external input.

Communication Interface: The controllers are equipped with an RS485 communication interface using Modbus RTU protocol.

LED Indication: Each step of the controller has an operation status indicated by a dichromatic LED, with different colors showing operation status and settings.

Over Temperature Control: The controllers have a two-level temperature alarm.First level starts the ventilation of the cabinet, and the second level disconnects all steps and displays an alarm.

Produktová řada ETI

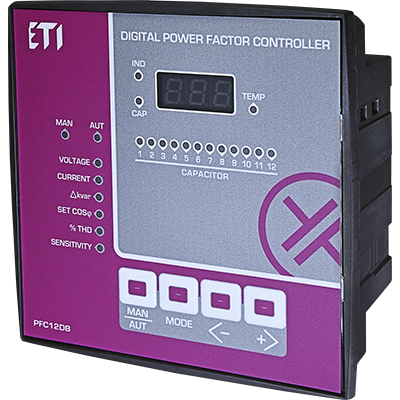

Regulátory jalového výkonu ETI řady PFC

Řada PFC společnosti ETI zahrnuje regulátory jalového výkonu PFC 6 RS, PFC 8 RS a PFC 12 RS, navržené pro použití v aplikacích kompenzace účiníku v sítích nízkého a středního napětí. Tyto regulátory nabízejí čtyřkvadrantní měření a regulaci a automatickou detekci měřicích obvodů a kondenzátorových stupňů.

Napájecí a měřené napětí: 400 VAC (+10%, -15%).
Frekvence sítě: 50 Hz / 60 Hz.
Spotřeba: 3,2 VA.
Proudový rozsah: 5mA - 6A.
Přesnost proudového vstupu: ±0,2%.

Přesnost napěťového vstupu: ±0,5%.
Přesnost THDU a THDI: (U10%UN) ±5% / (I10%IN) ±5%.
Chyba fáze: ± 3° pro I 3% In, jinak ± 1°.
Spínací výkon reléového výstupu: 250 V AC / 5 A.
Požadovaný účiník: 0,8 induktivní ÷ 0,8 kapacitní.

Zpoždění opětovného připojení stupně: 5 ÷ 900 s.
Zpoždění odpojení stupně: 5 ÷ 900 s.
Nastavení výkonu stupně: 999 kVAr induktivní ÷ 999 kVAr kapacitní.
Detekce připojení sítě: manuální / automatická.
Provozní teplota: -40°C ÷ +70°C.

Stupeň krytí: IP20 zezadu, IP54 zepředu.
Komunikační rozhraní: RS485 (Modbus RTU).
Rozměry: PFC 6 RS a PFC 8 RS mají rozměry čelního panelu 97 x 97 mm, zatímco PFC 12 RS má rozměry 144 x 144 mm.
Normy: EN 61010-1, EN50081-1, EN50082-1.

Řada PFC zahrnuje regulátory s různým počtem výstupů:

PFC 6 RS: 6 výstupů.
PFC 8 RS: 8 výstupů.
PFC 12 RS: 12 výstupů, navíc s aktivací druhého tarifu a nezávislým alarmovým výstupem.

Všechny regulátory podporují jednofázové měření proudu pro třífázové vyvážené zátěže.

Regulátory lze použít v sítích TN-C 3x400V, 50Hz.
Kondenzátorové stupně se stejným výkonem musí být zapojeny vedle sebe.
Před odpojením proudového obvodu je nutné vyzkratovat proudový transformátor (CT).

Použití

Proč používat regulátory jalového výkonu?

Kompenzace jalového výkonu: Regulátory jalového výkonu se používají k regulaci jalového výkonu, který je způsobován různými typy zátěží. Monitorováním účiníku zajišťují účinnou kompenzaci jalového výkonu.
Snížení nákladů: Korekcí účiníku regulátory minimalizují spotřebu jalové energie, což vede ke snížení nákladů na elektrickou energii.
Zvýšení účinnosti systému: Regulátory jalového výkonu pomáhají udržovat optimální účiník, snižují energetické ztráty a zvyšují celkovou účinnost elektrického systému.
Optimální regulace: Regulátory dosahují optimální regulace v jednom regulačním cyklu s minimálním počtem spínaných stupňů, přičemž mohou v jednom cyklu připojit nebo odpojit několik stupňů.
Soulad s požadavky: V moderních systémech se čtyřkvadrantními elektroměry je použití regulátoru jalového výkonu nezbytné pro dosažení nejvyšší účinnosti systémů PFC.

Produktový web

Prozkoumejte samostatný produktový web s kompletními technickými informacemi, variantami produktu, soubory ke stažení, certifikacemi, příslušenstvím a podrobnostmi o použití. Vše, co potřebujete k výběru, specifikaci a použití produktu, najdete na jednom místě

Navštívit produktový web
