Analyzátory parametrů sítě

Síťový analyzátor END20LRS vyniká vysokou přesností měření, snadno čitelným podsvíceným LCD displejem a atraktivní cenou vzhledem k širokému rozsahu měřicích funkcí. Je ideálním nástrojem pro kontrolu a monitorování parametrů kvality elektrické energie a spotřeby energie v různých průmyslových odvětvích, veřejných službách a budovách veřejného sektoru.

Klíčové vlastnosti END20LRS:

• Navržen pro monitorování elektrických parametrů a kvality ve třífázových nebo jednofázových sítích nízkého a vysokého napětí.
• Poskytuje přesná měření různých elektrických veličin a nabízí široké možnosti konfigurace zobrazovaných parametrů.
• Možnost přímého připojení nebo připojení přes proudové a napěťové transformátory.
• Využívá protokol Modbus a impulzní výstup pro bezproblémový přenos dat do elektroměrů.
• Vysoká třída přesnosti pro spolehlivá měření.
• Vybaven jedním reléovým výstupem pro signalizaci alarmu a jedním impulzním výstupem.
• Obsahuje programovatelné výstupní relé pro rozšířenou funkčnost a přizpůsobení.
• Nabízí možnosti měření výkonu W-WH-VA-VAR-VARH a poskytuje podrobný přehled o spotřebě energie.
• Obsahuje funkci měření maximální spotřeby pro každou fázi, která usnadňuje monitorování a analýzu zatížení.
• Stupeň krytí IP65 na čelním panelu pro vysokou odolnost vůči vlivům prostředí.

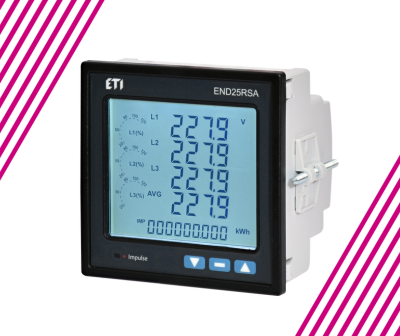

Měřicí přístroje END25RSA a END25ETHA jsou určeny pro měření klíčových elektrických parametrů ve třífázových čtyřvodičových, třífázových třívodičových a jednofázových dvouvodičových sítích. Poskytují měření činné, jalové a zdánlivé energie, výkonu a dalších důležitých parametrů, díky čemuž jsou univerzálními nástroji pro analýzu elektrických sítí.

Klíčové vlastnosti:

• Měření 85 parametrů, včetně THD a harmonických až do 31. řádu pro napětí a proud, umožňující podrobnou analýzu kvality elektrické energie.
• Plně konfigurovatelný LCD displej s možností naprogramovat 28 nezávislých obrazovek pro přizpůsobené zobrazení dat.
• Dva volitelné výstupy pro model END25RSA, konfigurovatelné jako impulzní výstup pro měření energie, mezní výstup a funkce časovače.
• END25ETHA je vybaven RTC (hodinami reálného času) pro přesné časové označení měření.
• END25ETHA obsahuje 8MB Flash paměť pro komplexní archivaci měření a následnou analýzu historických dat.
• Funkce záznamu dat u END25ETHA, včetně záznamu událostí, časového záznamu a záznamu profilu zatížení.
• LCD displej s podsvícením pro dobrou čitelnost za různých světelných podmínek.
• Vzdálený přístup k naměřeným parametrům prostřednictvím RS-485 (Modbus RTU) nebo ethernetového rozhraní (Modbus TCP/IP), umožňující pohodlné vzdálené monitorování.
• Všechna zařízení lze konfigurovat a monitorovat pomocí bezplatného softwaru econ na PC.

Síťové analyzátory ENA3 a ENA3D jsou třífázové analyzátory určené pro měření elektrických parametrů různých zátěží v průmyslovém prostředí. Tyto přístroje měří napětí, proud, účiník (cos φ), výkon (W, VAr, VA), jednotlivé a celkové harmonické zkreslení V-I, provozní hodiny a okolní teplotu, čímž poskytují komplexní přehled o provozu elektrické sítě.

Klíčové vlastnosti:

• K dispozici jsou dvě verze: ENA3 pro montáž do dveří a ENA3D pro montáž na DIN lištu, což nabízí flexibilitu při instalaci.
• Integrovaný displej zobrazuje parametry pro každou fázi samostatně a umožňuje podrobnou analýzu jednotlivých fází.
• Tři nezávislá programovatelná bezkontaktní výstupní relé umožňují přizpůsobené nastavení alarmů a integraci do systému.
• Programovatelné alarmy pro podpětí/přepětí, nadproud, frekvenci, nízký účiník (cos φ) a celkové harmonické zkreslení (THD), které zvyšují bezpečnost a spolehlivost systému.
• Měří účiník cos φ pro induktivní i kapacitní zátěže (čtyři kvadranty), čímž poskytuje komplexní analýzu účiníku.
• Měří třífázové napětí a proud pro podrobné monitorování elektrické sítě.
• Poskytuje měření výkonu W, WH, VA, VAR a VARH a nabízí přehled o různých výkonových složkách.
• Měří jednotlivé a celkové harmonické zkreslení (THD) napětí a proudu, což umožňuje identifikovat a omezovat problémy s kvalitou elektrické energie.
• Zaznamenává provozní hodiny pro sledování využití systému a plánování údržby.
• Měří okolní teplotu pro monitorování prostředí a analýzu jeho možného vlivu.
• Sériové rozhraní: TTL s konektorem RJ11 pro komunikaci.
• Podporuje proprietární protokol i MODBUS RTU pro flexibilní integraci do systému.

Síťový analyzátor ENA33LCD je určen pro přesné monitorování základních elektrických parametrů ve třífázových nebo jednofázových sítích. Přesně měří průběžné hodnoty napětí a proudu v souladu s normou EN 61000-4-30, díky čemuž je vhodný pro náročné aplikace vyžadující vysokou přesnost měření.

Klíčové vlastnosti:

• Umožňuje monitorování třífázových sítí TN, TT a IT (virtuální N), čímž zajišťuje kompatibilitu s různými systémy uzemnění.
• Obsahuje tři napěťové a tři proudové vstupy pro komplexní monitorování elektrické sítě.
• Vypočítává proud nulového vodiče a poskytuje informace o toku proudu nulovým vodičem a možných nesymetriích.
• Vysoká průběžná vzorkovací frekvence 6,4 kHz umožňuje zachytit rychlé přechodové jevy a přesně analyzovat kvalitu elektrické energie.
• Měří THD U a THD I a poskytuje informace o úrovni harmonického zkreslení napětí a proudu.
• Měří liché harmonické napětí a proudu až do 19. řádu pro L1, L2 a L3, což umožňuje podrobnou harmonickou analýzu.
• Vypočítává účiník (L1) a cosφ (L1, L2, L3) pro vyhodnocení účiníku.
• Měří P+/-, Q+/- a S (L1, L2, L3, ∑) pro komplexní analýzu výkonu.
• Měří E činnou +/- , E jalovou L +/- a E jalovou C +/- a poskytuje informace o různých složkách energie.
• Splňuje požadavky normy EN 61000-4-30 pro spolehlivé a přesné měření kvality elektrické energie.
• Měří sdružené napětí od 0 do 520 VAC a pokrývá široký rozsah napěťových úrovní.
• Paměť pro ukládání maximálních a minimálních průměrných hodnot, která usnadňuje analýzu trendů a identifikaci událostí.
• Paměť pro záznam posledních 20 přerušení napájecího napětí, která pomáhá při analýze kvality elektrické energie a dokumentaci událostí.
• Hodiny reálného času se zálohováním pomocí superkondenzátoru pro přesné časové označení měření.
• Komunikační rozhraní RS485 s protokolem Modbus RTU pro bezproblémovou integraci do systému a vzdálené monitorování.
